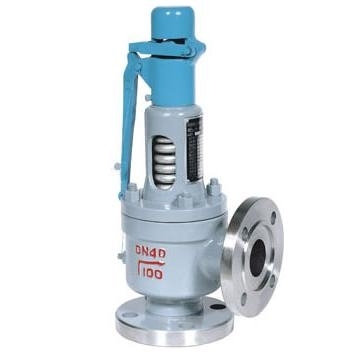

1、A48Y弹簧全启式安全阀 产品概述
A48Y-16C/25/40/64/100弹簧全启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管道上，作为超压保护装置，当设备或管道内压力超过允许值时，阀门自动开启，继而全量排放，当压力降至规定值时，阀门自动关闭，保证设备和管路的安全运行。
2、A48Y弹簧全启式安全阀 主要零件材料
| NO |
零件名称
Name of part |
A48Y-C A44Y-C A42Y-C
材料 Materials |
A44Y-P A42Y-P
材料 Materials |
A44Y-R A42Y-R
材料 Materials |
| 1 |
阀 体 Body |
WCB |
ZG1Cr18Ni9Ti |
CF8M |
| 2 |
阀 座 Nozzle |
2Cr13 |
1Cr18Ni9Ti |
316 |
| 3 |
调节圈 Adjusting ring |
ZG2Cr13 |
ZG1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
| 4 |
反冲盘 Disc holder |
ZG2Cr13 |
ZG1Cr18Ni9Ti |
316 |
| 5 |
阀瓣 Disc |
2Cr13 |
1Cr18Ni9Ti |
316 |
| 6 |
导向套 Guide sleeve |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
| 7 |
阀盖 Bonnet |
ZG230-450 |
ZG230-450 |
ZG230-450 |
| 8 |
弹簧 Spring |
50CrVA |
50CrVA包覆氟塑料
Coated Teflon |
50CrVA包覆氟塑料
Coated Teflon |
| 9 |
阀 杆 Stem |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 10 |
扳 手 Lever |
ZG200-400 |
ZG200-400 |
ZG200-400 |
| 11 |
调整螺杆Adjusting bolt |
45 |
2Cr13 |
2Cr13 |
| 12 |
保护 Cap |
ZG200-400 |
ZG200-400 |
316 |
| |
密封面材料Sealing surface of material |
堆焊Co基硬质合金
Depositing stellite |
3、A48Y弹簧全启式安全阀 主要连接尺寸
| 型号 |
公称通径 |
do |
D |
K |
g |
g1 |
b |
f |
f1 |
Z-ød |
DN' |
D1 |
K1 |
g3 |
g2 |
b1 |
f' |
f1' |
Z1-ød1 |
L |
L1 |
≈H |
| A48Y-16C |
20 |
15 |
105 |
75 |
/ |
55 |
16 |
2 |
/ |
4-14 |
25 |
115 |
85 |
/ |
65 |
16 |
2 |
/ |
4-14 |
110 |
95 |
411 |
| 25 |
16 |
115 |
85 |
/ |
65 |
16 |
2 |
/ |
4-14 |
32 |
140 |
100 |
/ |
78 |
18 |
2 |
/ |
4-18 |
110 |
95 |
411 |
| 32 |
20 |
140 |
100 |
/ |
78 |
18 |
2 |
/ |
4-18 |
40 |
150 |
110 |
/ |
85 |
18 |
3 |
/ |
4-18 |
115 |
100 |
411 |
| 40 |
25 |
150 |
110 |
/ |
85 |
18 |
3 |
/ |
4-18 |
50 |
165 |
125 |
/ |
100 |
20 |
3 |
/ |
4-18 |
120 |
110 |
472 |
| 50 |
32 |
165 |
125 |
/ |
100 |
20 |
3 |
/ |
4-18 |
65 |
185 |
145 |
/ |
120 |
20 |
3 |
/ |
4-18 |
135 |
120 |
532 |
| 65 |
40 |
185 |
145 |
/ |
120 |
20 |
3 |
/ |
4-18 |
80 |
200 |
160 |
/ |
135 |
20 |
3 |
/ |
8-18 |
160 |
140 |
556 |
| 80 |
50 |
200 |
160 |
/ |
135 |
20 |
3 |
/ |
8-18 |
100 |
220 |
180 |
/ |
155 |
22 |
3 |
/ |
8-18 |
170 |
135 |
561 |
| 100 |
65 |
220 |
180 |
/ |
155 |
20 |
3 |
/ |
8-18 |
125 |
250 |
210 |
/ |
185 |
22 |
3 |
/ |
8-18 |
195 |
175 |
667 |
| 125 |
80 |
250 |
210 |
/ |
185 |
22 |
3 |
/ |
8-18 |
150 |
285 |
240 |
/ |
210 |
24 |
3 |
/ |
8-23 |
210 |
190 |
857 |
| 150 |
100 |
285 |
240 |
/ |
210 |
24 |
3 |
/ |
8-23 |
175 |
310 |
270 |
/ |
240 |
26 |
3 |
/ |
8-23 |
255 |
230 |
915 |
| 200 |
125 |
340 |
295 |
/ |
265 |
26 |
3 |
/ |
12-23 |
250 |
405 |
355 |
/ |
320 |
30 |
3 |
/ |
12-26 |
300 |
260 |
1073 |
| 250 |
150 |
405 |
355 |
/ |
320 |
30 |
3 |
/ |
12-26 |
300 |
460 |
410 |
/ |
375 |
30 |
4 |
/ |
12-26 |
350 |
320 |
1307 |
| 300 |
220 |
460 |
410 |
/ |
375 |
30 |
4 |
/ |
12-26 |
400 |
580 |
525 |
/ |
485 |
36 |
4 |
/ |
4、A48Y弹簧全启式安全阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的弹簧微启式安全阀产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
|
