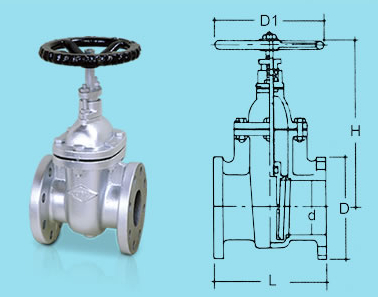

JIS-10K型 鑄鐵閘閥 F式 (非昇桿式)CAST IRON GATE VALVE FLANGE (NON-RISING STEM)材質表| 號碼 | 名稱 | 材料 |
|---|
| 1 | 閥體 | FC 20 | | 2 | 閥蓋 | FC 20 | | 3 | 填料函 | FC 20 | | 4 | 閥座 | FC 20 | | 5 | 手輪 | FC 20 | | 6 | 填料壓蓋 | FC 20 | | 7 | 閥座襯圈 | BC | | 8 | 閥體襯圈 | BC | | 9 | 閥桿 | SUS 410 | | 10 | 壓蓋螺栓 | SS 41 | | 11 | 壓蓋螺帽 | SS 41 | | 12 | 手輪螺帽 | SS 41 | | 13 | 閥蓋螺栓 | SS 41 | | 14 | 函蓋螺帽 | SS 41 | | 15 | 函蓋填料 | NBR | | 16 | 密合墊 | CAF201 | | 17 | 閥蓋螺帽 | BC |
寸法表| 尺寸 | d | L | H | D1 | D |
|---|
| 50A | 2" | 180 | 235 | 160 | 155 | | 65A | 2-1/2" | 190 | 280 | 180 | 175 | | 75A | 3" | 200 | 310 | 200 | 185 | | 100A | 4" | 230 | 370 | 230 | 210 | | 125A | 5" | 250 | 408 | 250 | 250 | | 150A | 6" | 270 | 470 | 280 | 280 | | 200A | 8" | 290 | 600 | 325 | 330 | | 250A | 10" | 330 | 700 | 400 | 405 | | 300A | 12" | 350 | 870 | 455 | 445 |
ASA-125型 鑄鐵閘閥 F式 (非昇桿式)CAST IRON GATE VALVE FLANGE (NON-RISING STEM)材質表| 號碼 | 名稱 | 材料 |
|---|
| 1 | 閥體 | FC 20 | | 2 | 閥蓋 | FC 20 | | 3 | 填料函 | FC 20 | | 4 | 閥座 | FC 20 | | 5 | 手輪 | FC 20 | | 6 | 填料壓蓋 | FC 20 | | 7 | 閥座襯圈 | BC | | 8 | 閥體襯圈 | BC | | 9 | 閥桿 | SUS 410 | | 10 | 壓蓋螺栓 | SS 41 | | 11 | 壓蓋螺帽 | SS 41 | | 12 | 手輪螺帽 | SS 41 | | 13 | 閥蓋螺栓 | SS 41 | | 14 | 閥蓋螺帽 | SS 41 | | 15 | 函蓋填料 | NBR | | 16 | 密合墊 | CAF201 | | 17 | 閥桿螺帽 | BC |
 | 常用壓力 | 10kg/cm2 |
|---|
| 試驗壓力 | 閥體 | 15kg/cm2 |
|---|
| 閥座 | 15kg/cm2 |
寸法表| 尺寸 | d | L | H | D1 | D |
|---|
| 50A | 2" | 178 | 235 | 160 | 152 | | 65A | 2-1/2" | 190 | 280 | 180 | 178 | | 75A | 3" | 203 | 310 | 200 | 190 | | 100A | 4" | 229 | 370 | 230 | 229 | | 125A | 5" | 250 | 408 | 250 | 254 | | 150A | 6" | 267 | 470 | 280 | 279 | | 200A | 8" | 292 | 600 | 325 | 343 | | 250A | 10" | 330 | 700 | 400 | 406 | | 300A | 12" | 354 | 870 | 455 | 483 |
|
