零件名称 | 阀体、塞子 | 填料 | 适用介质 | 工作温度(℃) | 材料 | 铸铜 | 油浸石棉盘根 | 水、蒸汽、油品 | ≤100 |

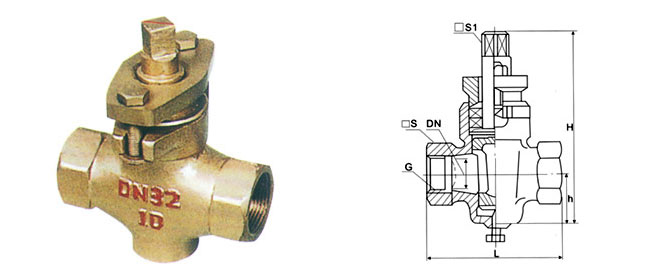

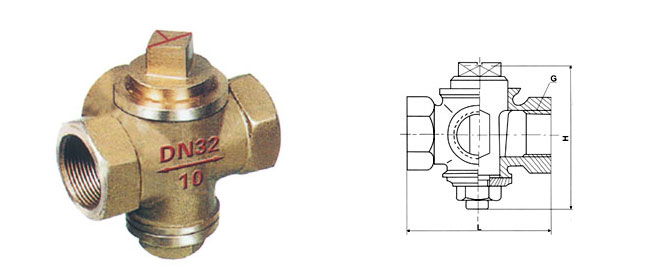

黄铜旋塞阀尺寸
公称通径 DN | 管螺纹 G | L | H | PN6 | PN10 | PN16 | PN6 | PN10 | PN16 | 15 | 1/2 | 70 | 70 | 70 | 78 | 78 | 78 | 25 | 1 | 100 | 100 | 100 | 123 | 123 | 123 | 32 | 11/4 | 120 | 120 | 120 | 150 | 150 | 150 | 40 | 11/2 | 130 | 130 | 130 | 160 | 160 | 160 | 50 | 2 | 143 | 143 | 143 | 186 | 186 | 186 |
说明:该阀的用途是安装在管道上主要作切断、分配和改变介质流动方向用。适用介质为 水、油、汽,无脉动工作压力。介质温度≤100℃,公称压力为0.6、1.0、1.6MPa。 黄铜旋塞阀 订货须知订货时请填写《规格书》或注明以下内容: 1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。 2、若已经由设计单位选定我公司的二通法兰旋塞阀型号,请按型号直接向我司经营部订购; 3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。 |
