石油化工阀门介绍
1、石油化工阀门的重要性             2、石油化工阀门的选用原则             3、石油化工阀门型号编制

石油化工阀门的重要性
1、在石油化工装置中,阀门是石油化工管道系统的重要组成部分,在石油 加工过程中起着重要作用。 2、在石油化工装置中,阀门使用的介质大都具有易燃、易爆、有毒和腐 蚀性强特点，而且工艺过程复杂，工艺条件苛刻，要求开工周期长， 生产中阀门一旦出现故障，轻者导致介质泄漏、污染环境，重者引发 火灾、爆炸，造成恶性事故给国家和人民生命安全带来损失，所以石化生产对阀门质量要求是较高的。

石油化工装置阀门的选用原则

1、输送流体的性质     阀门是用于控制流体的,而流体的性质有各种各样,如液体,气体,蒸 汽,浆液,悬浮液,粘稠液等,有的流体还带有固体颗粒,粉尘,化学物质 等等。因此在选用阀门时,先要了解流体的性质

2、阀门的功能       选用阀门时还要考虑阀门的功能。此阀门是用于切断还是需要调节 流量？若只是切断用,则还需考虑有无快速启闭的要求;阀门是否必须 关的很严,一点也不许泄漏？每种阀门都有它的特性和适用场合,要根 据功能要求选用合适的阀门。

3、阀门的尺寸     根据流体的流量和允许的压力损失来决定阀门的尺寸。一般应与工 艺管道的尺寸一致。

4、压力损失       管道内的压力损失有相当一部分是由于阀门所造成。有些阀门结构 的阻力大,而有些阻力小;但各种阀门又有其固有的功能特性。同一种 型式的阀门有的阻力大,有的阻力小;选用时要适当考虑。

5、阀门的材质      当阀门的压力,温度等级和流体特性确定后,就应选择合适的材质。 阀门的不同部位例如其阀体,压盖,阀盘,阀座等,可能是由好几种不同 材质制造的,以获得经济,耐用的最佳效果。铸铁阀体最高允许200℃； 钢阀体可以用到425℃;超过425℃就应考虑使用合金钢材料。

6、温度和压力     应根据阀门的工作温度和压力来确定阀门的材质和压力等级。

石油化工阀门的阀门型号编制

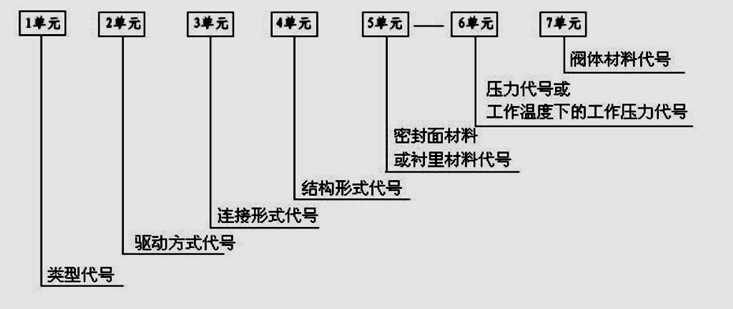

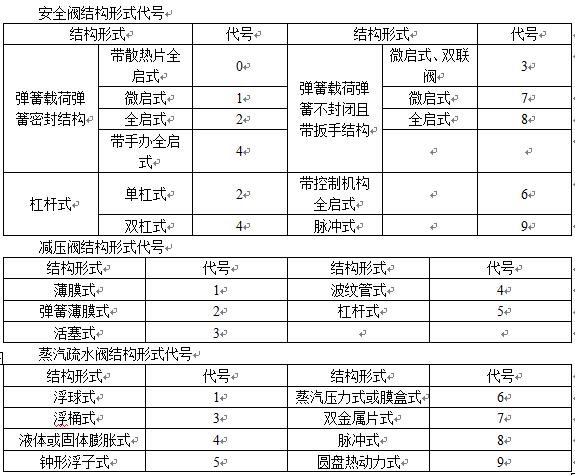

阀门型号编制方法
         阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等等

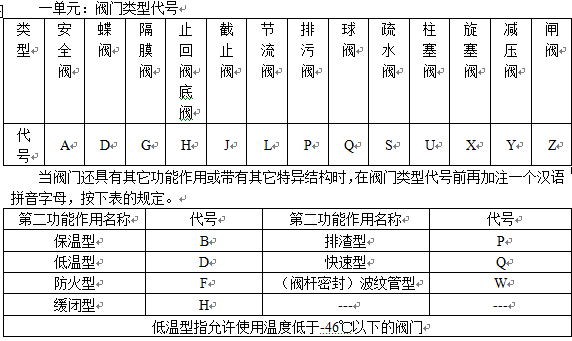

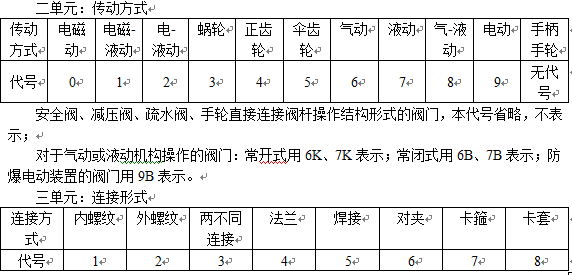

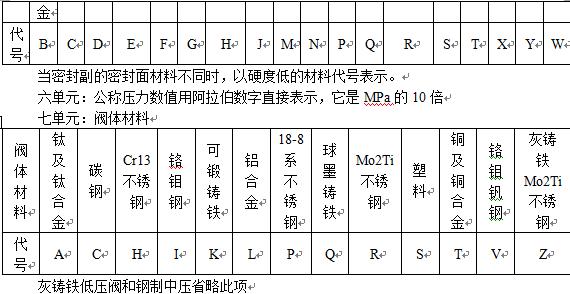

我国常用的阀门编号方法

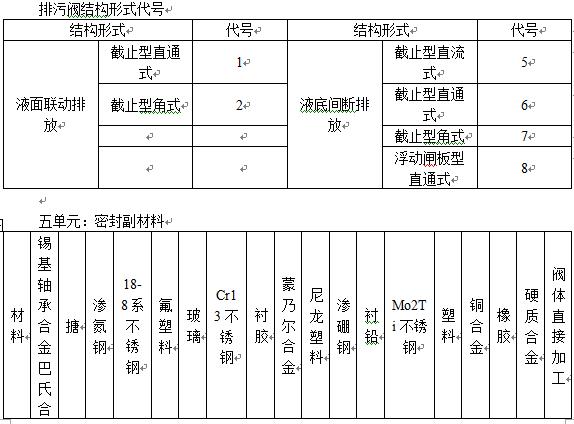

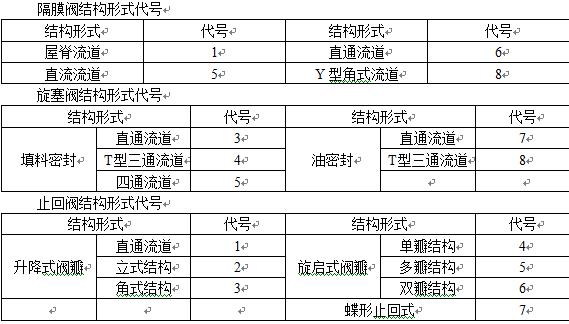

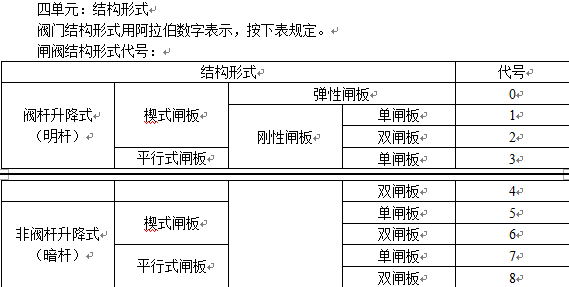

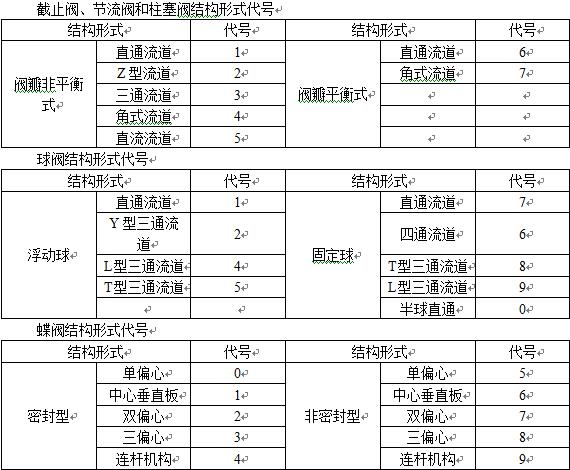

石油化工阀门的规格及型号：

阀门的命名
          对于连接形式为“法兰”、结构形式为：进口闸阀的“明杆”、“弹性”、“刚性”和“单闸板”，截止阀、节流阀的“直通式”，进口球阀的“浮动球”、“固定球”和“直通式”，蝶阀的“垂直板式”，进口隔膜阀的“屋脊式”，进口旋塞阀的“填料”和“直通式”，止回阀的“直通式”和“单瓣式”，安全阀的“不封闭式”、“阀座密封面材料”在命名中均予省略

阀门型号编制举例说明

Z543H-16C ：
     Z:闸阀                                   5—伞（锥）齿轮传动                   4—法兰连接形式                  3—明杆平板式闸板              H—密封副材料为不锈钢    16—公称压力为1.6Mpa     C—阀体材料为碳钢。
在命名中有些是可以省略的，整个命名为：
                                      伞齿轮平板闸阀

D741X-2.5:
   D—蝶阀                             7—液动                 4—法兰连接                      1—中心垂直板      X—密封副材料为橡胶                          0.25—公称压力 PN0.25MPa
阀体材料为灰铸铁，其命名为：
                             液动蝶阀
