钟型浮子式疏水阀
产品名称:钟型浮子式疏水阀
产品型号:ER105F.FR120.ER116ER110
咨询电话:021-51602737
传真:021-51602737
大排量双腔式疏水阀
 大排量双腔式疏水阀
钟型浮子式疏水阀
 钟型浮子式疏水阀
    产品介绍

    1、差压复阀钟型浮子式蒸汽疏水阀 Float trap different pressure

    差压复阀钟型浮子式蒸汽疏水阀ER105

    产品介绍:ER 差压复阀型蒸汽疏水阀广泛用于石油、化工、印染 、织染、纺织、食品等各种工矿各种高中压蒸汽设备系统。
    2、钟型浮子式疏水阀 结构特点:

    1、该阀采用先进的双阀座机构,主副复阀满足高压力、大排量而体积小。
    2、对凝结水德产生量 适应性强, 可间歇排水,汽水分离可靠。
    3、背压率高(≤80%),可有效回收凝结水。
    4、阀内全不锈钢零件全安装在阀盖上,维修方便,防腐蚀性强
    Introduction:ER steam trap with two valve bases enjoys
    Extensive applications in petroleum chemical industries。Printing pharmacy,textile
    Foods and all kinds of high and middle pressure steam equipments.
    Structures:1.This kind of trap adopts two valve bases;bath can meet the need of high pressure ,large discharging amount and small volume
    2.Strong ability to adapt to the production of condensed water,reliable separation of ges and water .
    3.High rate of back pressure (≤80%),Able to recycle condensed water。
    4.Stainless steel parts fixed on the valve cover to facilitate maintenance ,strong abilities to resist corruption.

    3、主要零件材料和性能参数 Main parts and specifications

    主要零部件材料表

    Main patrs materials

    Body/Bonnel
    阀体、阀盖

    WCB、WC6

    性能参数

    Performance parameter

    Lowest working pressure
    最低工作压力

    10.0MPa

    Clock float
    钟型浮子

    Austria type body stainless steel
    奥式体不锈钢

    The lowest supercooling degree
    最小过冷度

    0℃

    Valve seat /valve cote
    阀座、阀芯

    Stainless alloy steel
    不锈合金钢

    Highest pemission back pressure rate
    最高允许背压率

    >85%

    In sets Filters
    内置过滤网

    Stainless steel
    不锈钢

    Highest pemissible temperature
    最高允许温度

    铸钢425% Cast steel425%
    铬钼钢555%Cast irons 555%

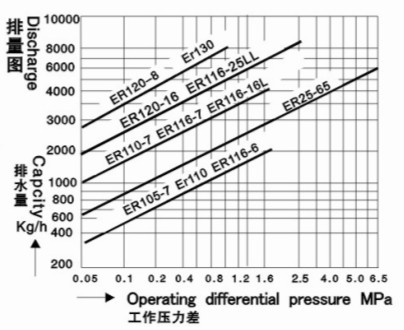

    钟型浮子式蒸汽疏水阀排量图

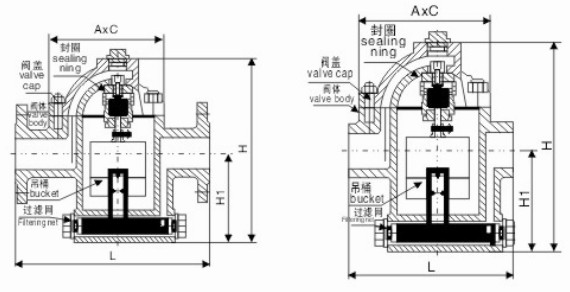

    钟型浮子式疏水阀 技术参数表 Technological paramerter date

    Model
    产品型号

    Nominaldiameter
    公称通 径(DN)

    Connection
    连接方式

    PressureRaring
    使用压力Mpa

    Maxallowable(℃)
    最高允许温度

    External dimensions(mm)

    Re.weight
    查考重量
    (kg)

    L

    H1

    H2

    H3

    ER105

    15~40

    Thread 螺纹

    0.05~0.3、0.7

    425

    230

    155

    165



    17

    ER105F

    15~25



    Flange 法兰

    270

    155

    165

    19.5

    32~50

    22

    ER116F

    15~25

    0.05~0.5、1.2

    270

    155

    165

    19.5

    32~50

    310

    24

    ER116F

    15~25

    0.05~0.7、1.6

    270

    155

    165

    19.5

    32~50

    310

    24

    ER116F

    32~50

    0.05~1.6

    320

    230

    192

    48

    ER20F

    15~50

    Flange 法兰

    0.05~1.6

    425

    310

    146

    200

    30

    ER120F

    40~100

    0.05~0.8、1.6

    400

    203

    192

    49

    ER130F

    50~100

    0.05~2.5

    430

    190

    240

    31

    ER25W

    15~50

    Socket weld
    承插焊

    0.05~2.5
    0.05~4.5
    0.05~6.5
    0.05~10.0

    425/550

    340

    247

    145

    330

    47

    ER25F

    15~25

    Flange 法兰

    380

    247

    145

    330

    55

    32~50

    58

    钟型浮子式疏水阀 订货须知

    订货时请填写《规格书》或注明以下内容:
    1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
    2、若已经由设计单位选定我公司的自由浮球式蒸汽疏水阀型号,请按型号直接向我司经营部订购;
    3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
