产品介绍

型号： J13W-JH-d
产品名称：内螺纹针形截止阀-手轮

特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995

2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检难及试验标准: JB/T9092-1999

5. 公称压力:≤10000Psi

6. 适用工作温度:-29℃～+538℃

7. 适用介质:水，油，气等腐蚀性与非腐蚀性介质

8. 公称通径:DN6,DN10,DN15,DN20,DN25…

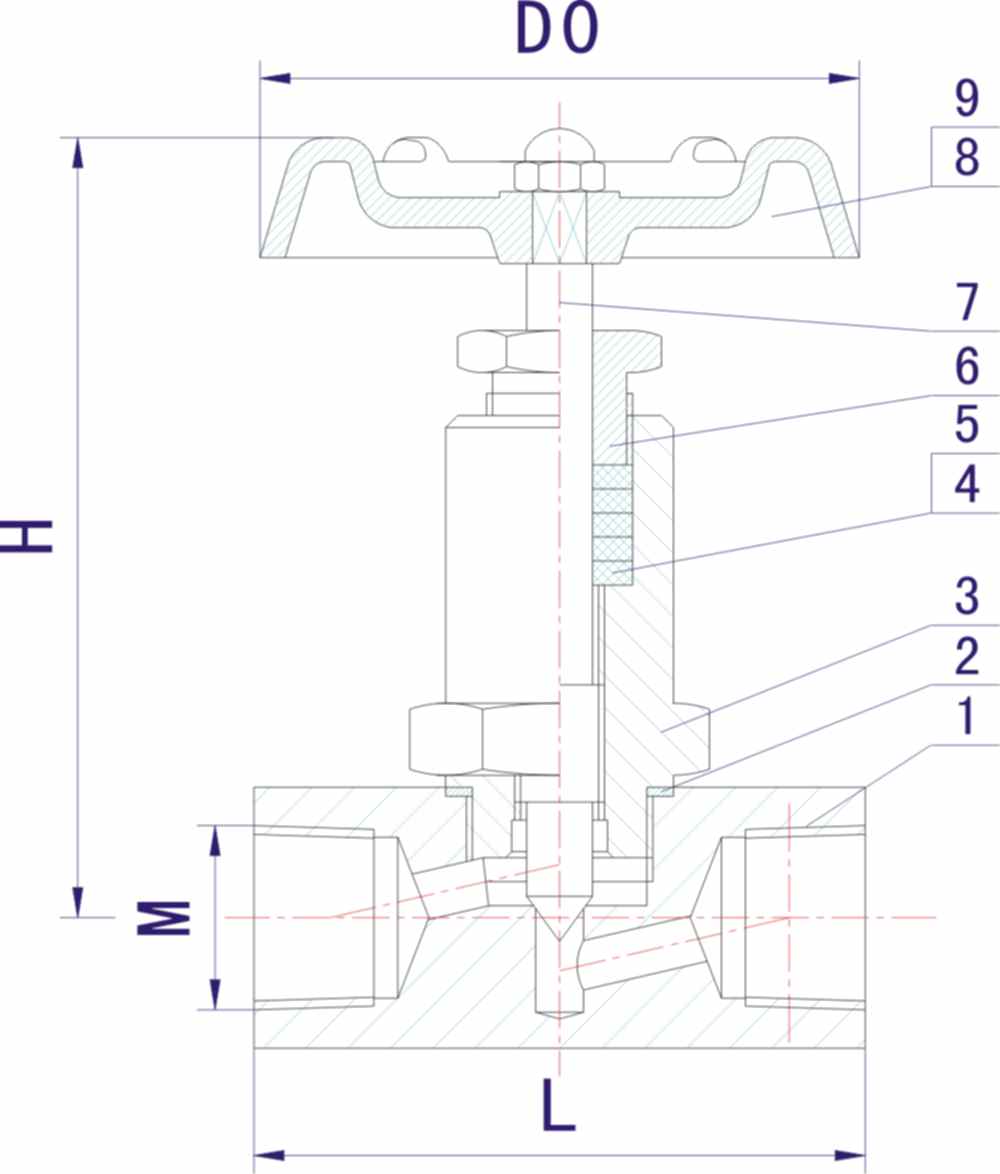

主要零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
2	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
3	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
8	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
9	带帽螺母Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

J13W-JH-d螺纹针形阀尺寸描述

其它详细资料请与我们联系。

J13W-JH-d螺纹针形阀订货流程

1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。

2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。

3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。
