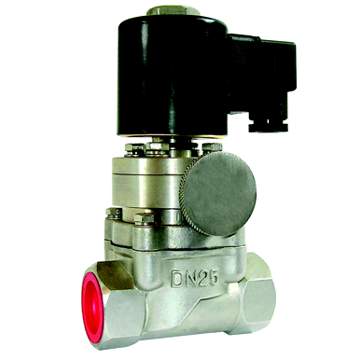

ZCSB 系列防爆电磁阀详细介绍：
适用介质：气、水、油 及可燃易爆物质
工作压力：常闭式：0.3~8 Kgf/cm2;
阀体材质：铜、不锈钢
产品经国家仪器仪表防爆安全监督检验站检测合格，
产品符合GB3836.1-2000、GB3836.2-2000标准，
防爆合格证号为GYB06624X。
适用条件：
环境场所：GB3836.1-2000、GB3836.2-2000标准中属于IIA, IIB级
可燃性气体且温度组别T4组的爆炸性场所。
环境温度：-10~50℃，相对湿度不大于85%
技术参数说明
动作方式： 直动型、先导型、反冲型（无压差型）。根据口径大小、介质压力选择其中一种根据工况要求选择。
控制方式： 常闭式、常开式，根据工况要求选择。
电源电压： AC24V、AC36V、AC127V、AC220V、AC380V、DC12V、DC24V、DC36V、DC72V、DC110V、DC220V，根据工况要求选择。
压力范围： 0-0.3MPa（无压差）、0-0.6MPa（无压差）、0.03-0.6MPa、0.03-1.6MPa0.03-2.5MPa、0.03-4.0MPa、0.03-6.3MPa
介质温度： -50-60℃、-200-60℃、0-60℃、0-120℃，根据工况要求选择。
环境温度： -10-40℃、-20-40℃、-40-40℃、-10-60℃，根据工况要求选择。

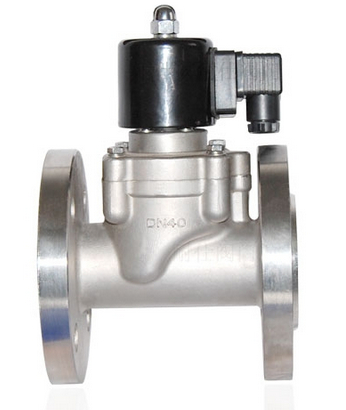

联接方式： 内螺纹连接、法兰连接，根据工况要求选择，但是通径超过DN50，均为法兰连接。
阀体材质： 球墨铸铁、铸钢、304不锈钢、316不锈钢，根据工况要求选择。
技术参数 （铜、常闭）：
|
型号 |
连接尺寸 |
流量孔径 |
CV 值 |
长L |
高H |
介质温度 |
工作压力（压差） |
额定电压 |
产品标准 |
防暴标志 |
|
mm |
mm |
mm |
Kgf/cm2 |
|
ZCSB-5 |
M10 |
5 |
0.23 |
40 |
118 |
0 ~80℃
(T4≦135℃) |
0.3~8
(0~8) |
220VAC /50-HZ
110VAC/50HZ
DC24V;
上下浮动:±10%
其他电压可已定制 |
GB3836.1-2000
GB3836.2-2000 |
Ex: DIIBT4
|
|
ZCSB-10 |
G3/8” |
10 |
0.6 |
69 |
140 |
|
ZCSB-15 |
G1/2” |
15 |
3.73 |
80 |
140 |
|
ZCSB-20 |
G3/4” |
20 |
7 |
87 |
154 |
|
ZCSB-25 |
G1” |
25 |
11 |
108 |
166 |
|
ZCSB-32 |
G1¼” |
32 |
14 |
130 |
178 |
|
ZCSB-40 |
G1½” |
40 |
24.5 |
145 |
182 |
|
ZCSB-50 |
G2” |
50 |
35 |
177 |
211 |
|
ZCSB-65F |
法兰 |
65 |
53 |
254 |
288 |
|
ZCSB-80F |
法兰 |
80 |
82 |
278 |
305 |
|
ZCSB-100F |
法兰 |
100 |
128 |
350 |
355 |
|
ZCSB-125F |
法兰 |
125 |
221 |
425 |
430 |
|
ZCSB-150F |
法兰 |
150 |
291 |
455 |
460 |
|
ZCSB-200F |
法兰 |
200 |
513 |
560 |
570 | 防爆电磁阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
|
