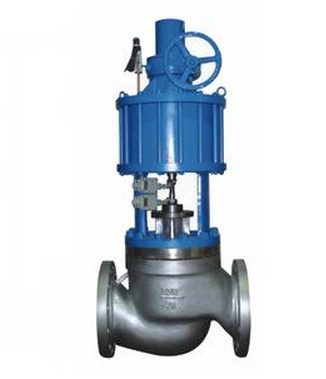

气动套筒调节阀 概述
ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。
气动套筒调节阀 技术参数和性能指标
调节机构主要技术参数
|
公称通径mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
阀座直径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
可与本公司
商洽生产 |
|
额定流量
系数Kv |
直线 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|
公称压力MPa |
0.6 1.6 4.0 6.4 |
|
行程mm |
16 |
25 |
40 |
60 |
100 |
|
|
|
流量特性 |
直线、等百分比、快开型 |
|
介质温度℃ |
-40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃ |
|
法兰标准 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
|
阀体材质 |
PN
（MPa） |
0.6,1.6 |
WCB（ZG230-450） CF3CF8 CF8M |
|
4.0,6.4 |
WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
阀体型式 |
直通单座铸造球型阀 |
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
|
上阀盖形式 |
普通式（常温型）、热片式（中温型）、低温型 |
|
可调比R |
50:1 |
|
气源接头 |
M16×1.5 |
注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。
执行机构主要技术参数
|
型 号 |
ZHA（B）-22 |
ZHA（B）-23 |
ZHA（B）-34 |
ZHA（B）-45 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
|
行 程mm |
16 |
25 |
40 |
60 |
|
弹簧范围KPa |
20～100（标准）；40～200；80～240；20～60；60～100 |
性能指标
|
项目 |
指标值 |
项目 |
指标值 |
|
基本误差％ |
不带定位器 |
±5.0 |
始
终
点
偏
差
％ |
气关 |
不带定位器 |
始点 |
±5.0 |
|
终点 |
±2.5 |
|
带定位器 |
±1.0 |
带定位器 |
始点 |
±1.0 |
|
终点 |
±1.0 |
|
回差％ |
不带定位器 |
3.0 |
气开 |
不带定位器 |
始点 |
±2.5 |
|
终点 |
±5.0 |
|
带定位器 |
1.0 |
带定位器 |
始点 |
±1.0 |
|
终点 |
±1.0 |
|
死区％ |
不带定位器 |
3.0 |
|
带定位器 |
0.4 |
允许泄漏量L/h |
1×10-3×
阀额定
容量 |
|
额定行程偏差％ |
±2.5 |
注：本产品执行GB/T4213-92国家标准。
允许压差
|
开关
方式 |
执行
机构
型号 |
弹簧
范围
KPa |
气源
压力
KPa |
需
要
附
件 |
公称通径（阀座直径）mm |
|
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
气
关 |
ZHA-22 |
20～100
20～100
40～200 |
0.14
0.25
0.40 |
-
P
P或R |
3.00
6.4
6.4 |
|
|
|
|
|
|
|
|
ZHA-23 |
20～100
20～100
40～200 |
0.14
0.25
0.40 |
-
P
P或R |
|
2.25
6.4
6.4 |
1.95
6.4
6.4 |
|
|
|
|
|
|
ZHA-34 |
20～100
20～100
40～200 |
0.14
0.25
0.40 |
-
P
P或R |
|
|
|
2.36
6.4
6.4 |
2.04
6.4
6.4 |
1.67
6.4
6.4 |
|
|
|
ZHA-45 |
20～100
20～100
40～200 |
0.14
0.25
0.40 |
-
P
P或R |
|
|
|
|
|
|
1.41
6.4
6.4 |
1.14
6.4
6.4 |
|
气
开 |
ZHA-22 |
20～100
40～200
80～240 |
0.14
0.25
0.40 |
-
P或R
P |
|
1.5
4.5
6.4 |
|
|
|
|
|
|
|
ZHA-23 |
20～100
40～200
80～240 |
0.14
0.25
0.40 |
-
P或R
P |
|
|
1.13
3.38
6.40 |
0.98
2.93
6.4 |
|
|
|
|
|
ZHA-34 |
20～100
40～200
80～240 |
0.14
0.25
0.40 |
-
P或R
P |
|
|
|
1.18
3.54
6.4 |
1.02
3.06
6.4 |
0.84
2.51
5.85 |
|
|
|
ZHA-45 |
20～100
40～200
80～240 |
0.14
0.25
0.40 |
-
P或R
P |
|
|
|
|
|
|
0.71
2.12
4.94 |
0.57
1.71
4.00 |
注：1P－阀门定位器；R－压力继动器。
2允许压差为阀关闭P2=0状态，△P的最大值。
3最大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。
可配附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
气动套筒调节阀 外形尺寸mm
|
DN |
L |
H |
H1 |
质量（kg） |
φA |
|
|
PN16 |
PN40 |
PN64 |
普通 |
高温 |
PN6 |
PN16 |
PN40 |
PN64 |
PN6
PN16 |
PN40
PN64 |
|
|
25 |
185 |
197 |
210 |
410 |
560 |
50 |
57 |
70 |
20 |
24 |
285 |
|
40 |
222 |
235 |
251 |
455 |
620 |
65 |
75 |
85 |
26 |
35 |
|
|
50 |
254 |
267 |
286 |
457 |
627 |
70 |
82 |
90 |
30 |
40 |
|
|
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92 |
100 |
47 |
66 |
360 |
|
80 |
298 |
317 |
337 |
622 |
807 |
95 |
100 |
107 |
55 |
78 |
|
|
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117 |
125 |
65 |
99 |
|
|
150 |
451 |
473 |
508 |
870 |
1130 |
132 |
142 |
150 |
172 |
130 |
160 |
470 |
|
200 |
600 |
650 |
890 |
1150 |
160 |
170 |
187 |
207 |
175 |
250 |
|
|
250 |
730 |
775 |
1203 |
1523 |
187 |
202 |
225 |
235 |
350 |
470 |
580 |
|
300 |
850 |
900 |
1234 |
1554 |
220 |
230 |
257 |
265 |
500 |
660 |
|
气动套筒调节阀 零件材料
|
零件名称 |
材料 |
温度范围 |
|
阀体上阀盖 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
ZG0Cr18Ni12Mo2Ti |
-40～600℃ |
|
阀芯、阀座 |
1Cr18Ni9 |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
膜 片 |
丁晴橡胶夹增强涤沦织物 |
|
|
压缩弹簧 |
60Si2Mn |
|
|
膜 盖 |
A3 |
|
气动套筒调节阀 订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.信号压力、弹簧范围，4.流量特性，
5.阀的开关型式，6.阀体、阀芯材料，7.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
|
