保温夹套调节阀

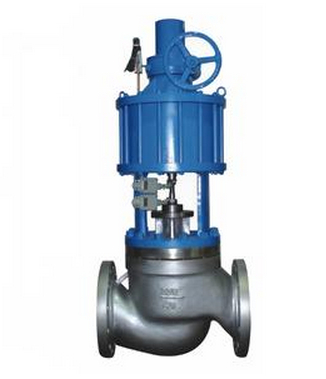

产品名称:保温夹套调节阀
产品型号:保温夹套调节阀
咨询电话:021-51602737
传真:021-51602737
气动套筒调节阀
 气动套筒调节阀
精小型气动调节阀
 精小型气动调节阀
保温夹套调节阀
 保温夹套调节阀
    产品介绍

    1、BHTS/HTSJ保温夹套单座调节阀 概述

    BHTS( HTSJ)保温夹套单座调节阀,阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低,造成粘度增加或流体出现凝固时,这时在阀体和上阀盖处增设蒸汽保温夹磁装置,使工艺过程按要求进行下去。调节阀的泄漏符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92。

    阀 体
    型    式:直通单座铸造球型阀
    公称通径:40、50、65、80、100、150mm
    公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、                    6.4MPa
    连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
    法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
    焊接连接:嵌接焊SW(40~50mm)对接焊BW(65~200mm)
    材    料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、      ZG00Cr18Ni12Mo2Ti)、钛等
    上 阀 盖:常温型(P):-17~+230℃
    伸长Ⅰ型(E1):-45~-17℃ +230~+566℃
    伸长Ⅱ型(E2I):-100~-45℃
    伸长Ⅱ型(E2W):-196~-100℃
    (注:工作温度不准超过各种材料的允许范围。)
    压盖型式:螺栓压紧式
    填    料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

    阀内组件
    阀芯型式:单座柱塞型阀芯
    流量特性:金属阀座 等百分比特性(%)和线性特性(L),参考流量特性曲线图
    Cv值从0.04~14的高精度流量特性符合IEC534-2标准
    软阀座 等百分比特性(%)和线性特性(L),参考流量特性曲线图
    (注:关于聚四氟乙烯阀座的工作温度和压差,参考流量特性曲线图)

    材料: 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

    执行机构
    型    式: LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
    膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
    弹簧范围:20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型)
    供气压力:140~400kPa(LHA型)、140~280kPa(LVA5型)400~500kPa(LVA6型)、300~500kPa(LVP型)
    气源接口:Rc1/4”
    环境温度:-30~+70℃
    阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
    附    件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
    性能
    泄 漏 量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
    回    差:带定位器:小于全行程的1%,
        不带定位器:小于全行程的3%(LHA1型小于全行程的5%)
    基本误差:带定位器:小于全行程的±1%,
        不带定位器:小于全行程的±5%
    (注:采用标准的V型聚四氟乙烯填料。)
    可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)
    Cv值和行程

    Ⅰ.高容量阀芯

    公称通径

    40

    50

    65

    80

    100

    150

    阀座直径

    40

    50

    65

    80

    100

    150

    额定Cv值

    30

    50

    85

    125

    200

    420

    额定行程(mm)

    25

    38

    50

    Ⅱ.高精度流量特性阀芯

    公称通径

    40

    50

    65

    80

    100

    150

    阀座直径

    25

    32

    40

    32

    40

    50

    40

    50

    65

    50

    65

    80

    65

    80

    100

    100

    125

    150

    额定Cv值

    10

    17

    24

    17

    24

    44

    24

    44

    68

    44

    68

    99

    68

    99

    175

    175

    275

    360

    额定行程(mm)

    25

    38

    50

    允许压差、金属阀座
    A.气—关式阀


    执行机构

    供气压力

    弹簧范围

    定位器

    允许压差

    阀座通径

    25

    32

    40

    50

    65

    80

    100

    125

    150

    LHA2D

    1.4

    0.2~1.0

    有或无

    6.3

    3.8

    2.7

    1.6

    1.0

    0.7

    0.5

    -

    -

    1.6

    0.2~1.0

    31.6

    19.3

    13.7

    7.8

    5.1

    3.5

    2.0

    -

    -

    4.0

    0.8~2.4

    40

    40

    40

    21.7

    14.9

    10.5

    5.9

    -

    -

    94

    57

    41

    LHA3D

    1.4

    0.2~1.0

    有或无

    11.2

    6.8

    4.8

    2.8

    1.7

    1.2

    0.7

    0.4

    0.3

    1.6

    0.2~1.0

    40

    34.2

    24.2

    14

    8.8

    6.2

    3.5

    2.2

    1.4

    56

    4.0

    0.8~2.4

    40

    40

    40

    40

    26.5

    18.7

    10.5

    6.7

    4.1

    100

    100

    72

    42

    LHA4D

    1.4

    0.2~1.0

    有或无

    -

    -

    8.3

    4.8

    3.0

    2.2

    1.2

    0.7

    0.5

    1.6

    0.2~1.0

    -

    -

    40

    24.2

    15.2

    10.7

    6.1

    3.9

    2.4

    4.0

    0.8~2.4

    -

    -

    40

    40

    40

    32.2

    18.2

    11.6

    7.1

    100

    72

    45

    LVA5D

    1.4

    0.2~1.0

    有或无

    -

    -

    -

    -

    4.2

    2.9

    1.6

    1.1

    0.6

    1.6

    0.2~1.0

    20.8

    14.7

    8.3

    5.3

    3.2


    气—开式阀


    执行机构

    供气压力

    弹簧范围

    定位器

    允许压差

    阀座通径

    25

    32

    40

    50

    65

    80

    100

    125

    150

    LHA2R

    1.4

    0.2~1.0

    有或无

    6.3

    3.8

    2.7

    1.6

    1.0

    0.7

    0.5

    -

    -

    2.8

    0.8~2.4

    40

    27

    14.1

    11.1

    6.9

    4.9

    2.8

    -

    -

    44

    LHA3R

    1.4

    0.2~1.0

    有或无

    11.2

    6.8

    4.8

    2.8

    1.7

    1.2

    0.7

    0.4

    0.3

    2.8

    0.8~2.4

    40

    40

    34

    19.6

    12.3

    8.7

    4.9

    3.1

    1.9

    78

    47

    LHA4R

    1.4

    0.2~1.0

    有或无

    -

    -

    8.4

    4.8

    3.0

    2.2

    1.2

    0.7

    0.5

    2.8

    0.8~2.4

    -

    -

    40

    31.5

    21.3

    15

    8.5

    5.4

    3.3

    58

    LVA5R

    1.4

    0.2~1.0

    有或无

    -

    -

    -

    -

    4.2

    2.9

    1.6

    1.1

    0.6

    2.8

    0.8~2.4

    -

    -

    -

    -

    29.2

    20.6

    11.6

    7.4

    4.5

    LVA6R

    4(1*)

    1.9~3.5

    -

    -

    -

    -

    40

    40

    24.2

    -



    61

    43

    1.6

    0.2~1.0

    -

    -

    -

    -

    -

    -

    24.2

    15.5

    9.5

    注:1、最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
    2、同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
    3、1*适用于65、80、100mm的阀。
    4、黑线框内数字表示阀配用标准规格执行机构。

    BHTS/HTSJ保温夹套单座调节阀 订货须知
    订货时请填写《规格书》或注明以下内容:
    1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
    2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
    3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
