一、高真空隔膜阀 产品概述
GM型高真空隔膜阀用于接通或切断真空(压力)系统管路中的介质流。高真空隔膜阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。高真空隔膜阀适用温度：NBR -25~100℃ FKM -30~150℃。适用介质：空气及非腐蚀性气体适用范围：105~1.3×10-4 漏率：6.7×10-4。
二、高真空隔膜阀 主要技术性能
| 阀门泄漏率 |
≤1.3×10-4Pa.L/S. |
| 适用温度 |
-25～+80℃(丁腈橡胶)、-30～+150℃(氟橡胶) |
| 适用范围 |
| 连接型式 |
使用压力范围(Pa) |
| 活套法兰 |
0.6×106～1.3×10-4 |
| 焊接法兰 |
1.6×106～1.3×10-4 |
| 快卸法兰 |
0.1×106～1.3×10-4 |
| 螺纹连接 |
1.6×106～1.3×10-4 |
三、高真空隔膜阀 结构图

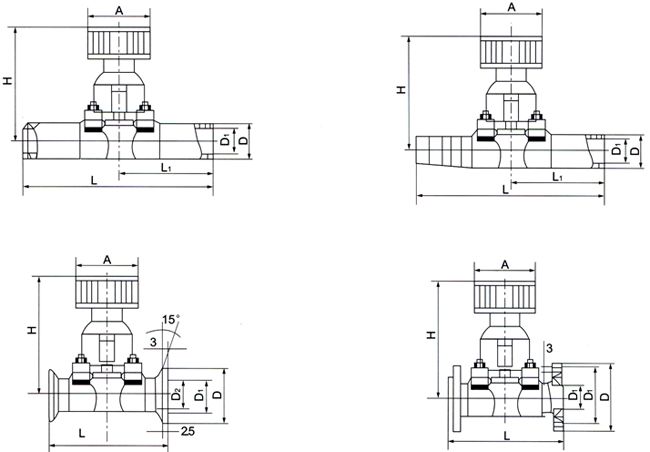

四、高真空隔膜阀 主要外形尺寸
GM高真空隔膜阀活套法兰连接(GB6070)(图一)
| 型号 |
DN |
Do |
D |
n-φc |
W |
H/H1 |
L |
| GM-10 |
10 |
40 |
55 |
4-φ6.6 |
65 |
89/99 |
75 |
| GM-16 |
16 |
45 |
60 |
4-φ6.6 |
80 |
89/99 |
108 |
| GM-20 |
20 |
50 |
65 |
4-φ6.6 |
80 |
91/102 |
118 |
| GM-25 |
25 |
55 |
70 |
4-φ6.6 |
80 |
110/123 |
120 |
| GM-32 |
32 |
70 |
90 |
4-φ9 |
80 |
129/138 |
146 |
| GM-40 |
40 |
80 |
100 |
4-φ9 |
120 |
139/159 |
150 |
| GM-50 |
50 |
90 |
110 |
4-φ9 |
120 |
159/186 |
180 |
GM高真空隔膜阀快卸法兰连接(GB4982)(图二)
| 型号 |
DN |
D1 |
D |
W |
H/H1 |
L |
| GM-10 |
10 |
12.2 |
30 |
65 |
89/99 |
75 |
| GM-16 |
16 |
17.2 |
30 |
80 |
89/99 |
108 |
| GM-20 |
20 |
26.2 |
40 |
80 |
91/102 |
118 |
| GM-25 |
25 |
26.2 |
40 |
80 |
110/123 |
120 |
| GM-32 |
32 |
34.2 |
55 |
80 |
129/138 |
146 |
| GM-40 |
40 |
41.2 |
55 |
120 |
139/159 |
150 |
| GM-50 |
50 |
52.2 |
75 |
120 |
159/186 |
180 |
GM高真空隔膜阀I型焊接管连接(图三)
| 型号 |
DN |
D |
W |
H/H1 |
L |
| GM-10 |
10 |
17 |
65 |
89/99 |
75 |
| GM-25 |
25 |
32 |
80 |
110/123 |
120 |
| GM-40 |
40 |
45 |
120 |
139/159 |
150 |
| GM-50 |
50 |
57 |
120 |
159/186 |
180 |
GM高真空隔膜阀II型焊接管连接(图四)
| 型号 |
DN |
D |
W |
H/H1 |
L |
| GM-10 |
10 |
17 |
65 |
89/99 |
75 |
| GM-25 |
25 |
32 |
80 |
110/123 |
120 |
| GM-40 |
40 |
45 |
120 |
139/159 |
150 |
| GM-50 |
50 |
57 |
120 |
159/186 |
180 |
五、高真空隔膜阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的高真空隔膜阀产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
|
