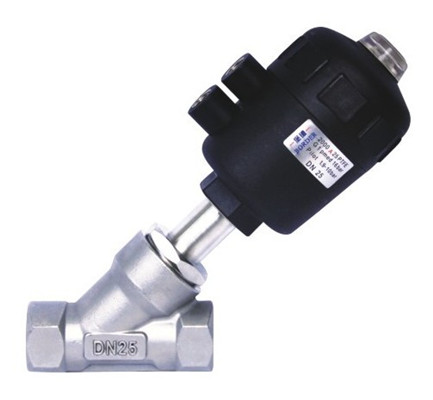

产品名称：	对焊式气动角座阀
产品型号：	对焊式气动角座阀

咨询电话：021-51602737
传真：021-51602737

产品介绍

对焊式气动角座阀产品介绍
  对焊式气动角座阀的特点：
    广泛用于啤酒，纺织印染和漂白，制药及医疗设备，食品加工，橡胶机械，有机和无机化工，清洗消毒高温灭菌，水处理等行业，适用于介质为水，液体，中性气体，水蒸汽，轻微腐蚀性气体及液体，与电磁阀及其他阀门相比，具有投资经济，使用安全，免维护，寿命长的特点。

◇对焊式气动角座阀选项参数
☆气缸材质：不锈钢/聚酰胺   阀座密封：PTFE（温度-20℃~+180℃）/F46（-20℃~+220℃）

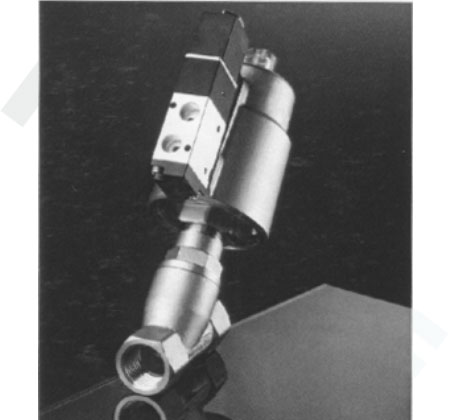

☆选配附件：电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀
技术参数
规格范围：DN10-DN50;
温度范围：-10℃-250℃;
压力范围：PN16;
阀体材质：SS304/SS316;
阀杆材质：SS304/SS316;
压盖材质：SS304/SS316;
密封材质：PTFE/PPL;
控制气体：中性气体、空气;
连接方式：对焊
适用范围：水、油品、蒸汽、液体、酒精及某些腐蚀性液体
焊接式气动角座阀数据表

DN	D	R	P	L2	D1	执行器
15	62	33.5	G1/8	100	19	50
20	62	33.5	G1/8	120	24	50
25	62	33.5	G1/8	140	29	50
32	76	42	G1/8	140	29	63
40	76	42	G1/8	155	36	63
50	76	42	G1/8	170	42	63
65	96	50	G1/8	190	52	80

对焊式气动角座阀结构特点
无水锤作用;
避免赃物导入;
耐高温耐腐蚀;
低磨损的活塞结构;
开关迅速操作灵活;
可视位置指示;
体积更小，流量大;
气动执行器轻巧;
气动头可旋转360度,方便安装限位开关;
结构简单、造型美观、装拆快捷;
1.对焊式气动角座阀按汽缸可分为：
单作用和双作用单作用（气动头通常为一个孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。
双作用（气动头通常为两个孔）；工作原理：给气控制其开关。
压力范围：0-1.6Mpa
介质温度：-10 ℃ ~+180 ℃
环境温度：-10 ℃ ~+60 ℃
阀体材料：不锈钢
密封材料：聚四氟乙烯
执行机构外壳：聚酰按、不锈钢
气动角座阀在生活中的应用：
控制气体：中性气体，空气
控制液体：自动化工业控制流体、食品级乳工业、生活用水、普通管道流体介质等。
2.对焊式气动角座阀应用范围：
①，啤酒饮料等灌装设备/beer & drinks filling machinery；
②，印刷纺织/textile printing&dying；
③，气体工业/gas industry；
④，制药及医疗设备/pharmacy & medical equipment；
⑤，化工行业/chemical industry；
⑥，高温灭菌/disinfection；
⑦，发泡机械/frothing equipment；
⑧，水污染处理/water sewage disposal。
3.对焊式气动角座阀工作原理：
在非工作状态下，由于弹簧的作用，阀门常开或常闭。当执行器活塞被压缩气体作用时，阀门打开或关闭，双作用形式靠压缩气体来控制阀门开关
⒉安装环境：
①，控制形式：直动式；
②，管道压力：MAX 1.6MPA(232psi）；
③，控制压力：0.3-0.8MPA(43.5-116psi）；
④，结构：角式
⑤，接口：DN10-DN100;
⑥,介质粘度：600MM2/S；
⑦，介质温度：-10度-+180度（PTFE）;
⑧，环境温度：-10度-+60度；
⑨，安装位置：任意位置（360度任选位置安装）。
4.对焊式气动角座阀安装与拆卸：
①，连接阀门至管道，确保阀体所附箭头与流体方向一致（阀体外侧箭头代表流体流动方向，安装请遵循）；
②，焊接式安装：焊接时请拆离执行器；
③，螺纹、法兰、快装式安装：可正常安装；
④，拆卸：拆卸前确保对阀门的气压已解除；轻卸；拆卸后保护好螺纹和密封材料；
⑤，阀体与管道连接紧固需要足够的扭矩力，个尺寸扭矩力值如下：DN15为40Nm，DN20为50Nm，DN25为70Nm，DN32为150Nm，DN40为150Nm，DN50为170Nm，DN80为240Nm，DN100为300Nm。
⑥，安装时，请确保管道内和接口处无残留物。
⑦，安装后，检测与连接处已密封完好，无泄漏，方可使用。
⒌对焊式气动角座阀保修服务：
彪维自动阀门，质量优秀，性能卓越。其任何一款阀门的出厂都经过生产检验，包装检验和出厂检验三道严格的检验的程序，确保了用户能享受到美国彪维阀门完美的品质服务。但任何产品都难免有瑕疵，如果在您正确使用我司产品的基础上出现任何质量问题，
我公司承诺
如因产品生产质量造成密封压不合格的，密封泄漏的，1个月包换，1年保修，并承担运费
