CJ123多功能截止阀
产品名称:CJ123多功能截止阀
产品型号:CJ123多功能截止阀
咨询电话:021-51602737
传真:021-51602737
CJ123多功能截止阀
 CJ123多功能截止阀
    产品介绍
    型号: CJ123
    产品名称: 多功能截止阀
    特性:
    1. 制造标准: GB/T12224-2005
    2. 连接形式: 内螺纹连接 (NPT,G,Rc,Rp…)
    3. 结构特征: 锥面或球面密封
    4. 阀门检验及试验: GB/T13927-1992
    5. 公称压力:≤10000Psi
    6. 适用工作温度:-29℃~+538℃

    7. 适用介质: 水,油,汽等腐蚀性与非腐蚀性介质

    8. 公称通径: DN6,DN10,DN15,DN20,DN25…

    dgnjzf

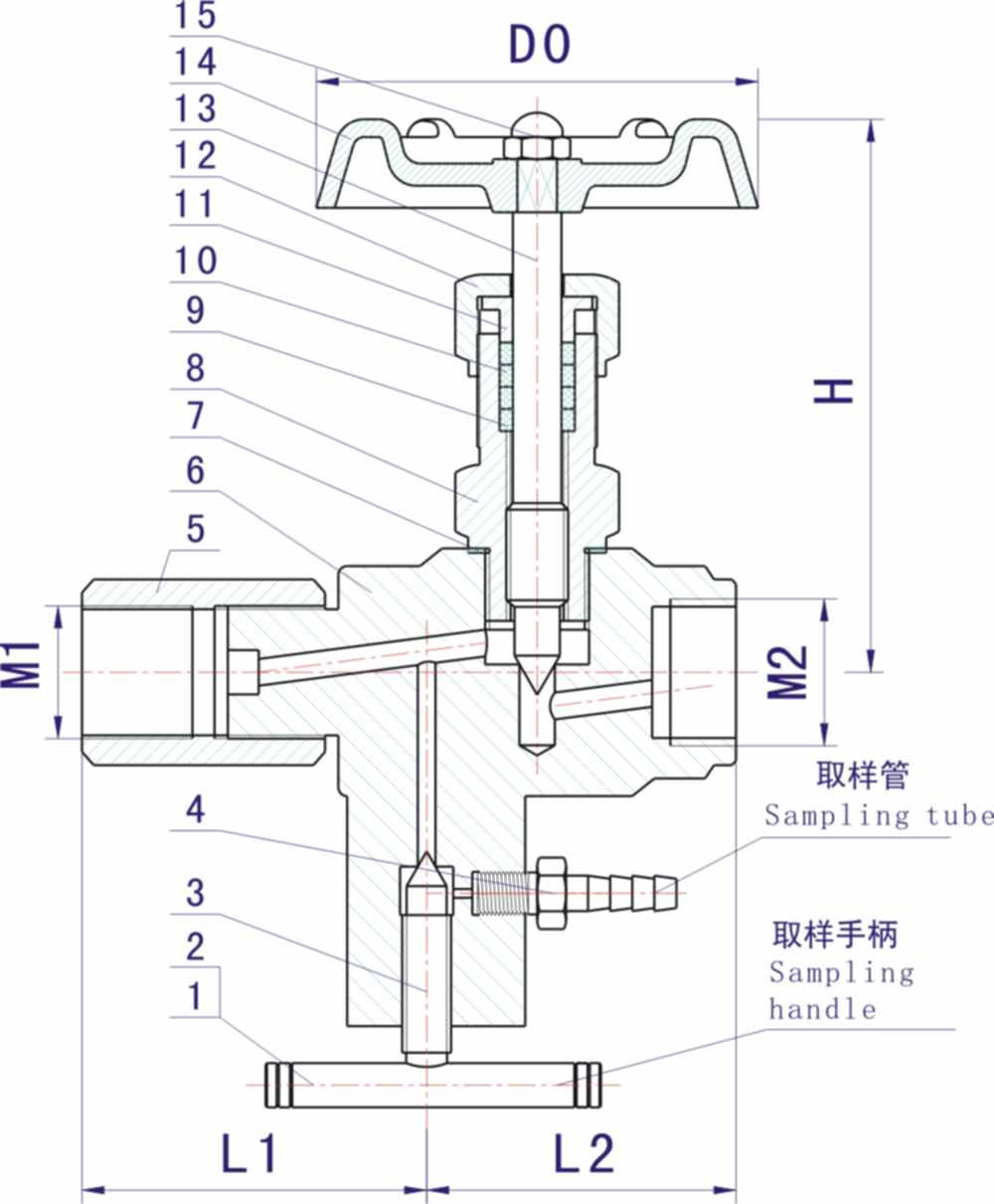

    主要零件材料/Materials of main parts
    序号
    NO.
    零件名称
    Part name
    材质
    Material
    1
    取样手柄Sampling Handle 20# A105 SS304 SS304L SS316 SS316L
    2
    内六角螺钉Hexagon Screw 20# A105 SS304 SS304L SS316 SS316L
    3
    取样阀杆Sampling Stem 20# A105 SS304 SS304L SS316 SS316L
    4
    取样管 Sampling tube 20# A105 SS304 SS304L SS316 SS316L
    5
    螺纹套Wrap 20# A105 SS304 SS304L SS316 SS316L
    6
    阀体 Body 20# A105 SS304 SS304L SS316 SS316L
    7
    阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE RTFE
    8
    阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
    9
    填料垫 Packing Seat
    PTFE 柔性石墨(Expanded Graphite)
    金属盘根(Matel and Graphite)
    10
    填料 Packing PTFE 柔性石墨(Expanded Graphite)
    11
    填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
    12
    锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
    13
    阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
    14
    手轮 Handle 20# A105 SS304 SS304L SS316 SS316L
    15
    带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L

    型号
    ITEM NO.
    公称通径
    DN
    M1
    M2
    L1
    L2
    H
    D0
    CJ123W-1
    DN6
    M20X1.5
    G1/2
    54
    46
    93
    ø60

    其它细节方面请与我们联系.
