承插焊截止阀
产品名称：承插焊截止阀
产品型号：承插焊截止阀
咨询电话：021-51602737
传真：021-51602737
承插焊截止阀
 承插焊截止阀
    产品介绍
    型号： FJ61W
    产品名称： 承插焊针型阀/截止阀
    特性:
    1. 制造标准: GB/T12224-2005  JB/T7747-1995
    2. 连接形式: 承插焊连接
    3. 结构特征: 锥面活动阀瓣,带散热式
    4. 阀门检验与试验: JB/T9092-1999
    5. 公称压力:≤10000Psi
    6. 适用工作温度:-29℃～+538℃
    7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
    8. 公称通径: DN6,DN10,DN15,DN20,DN25…

    cchjzf

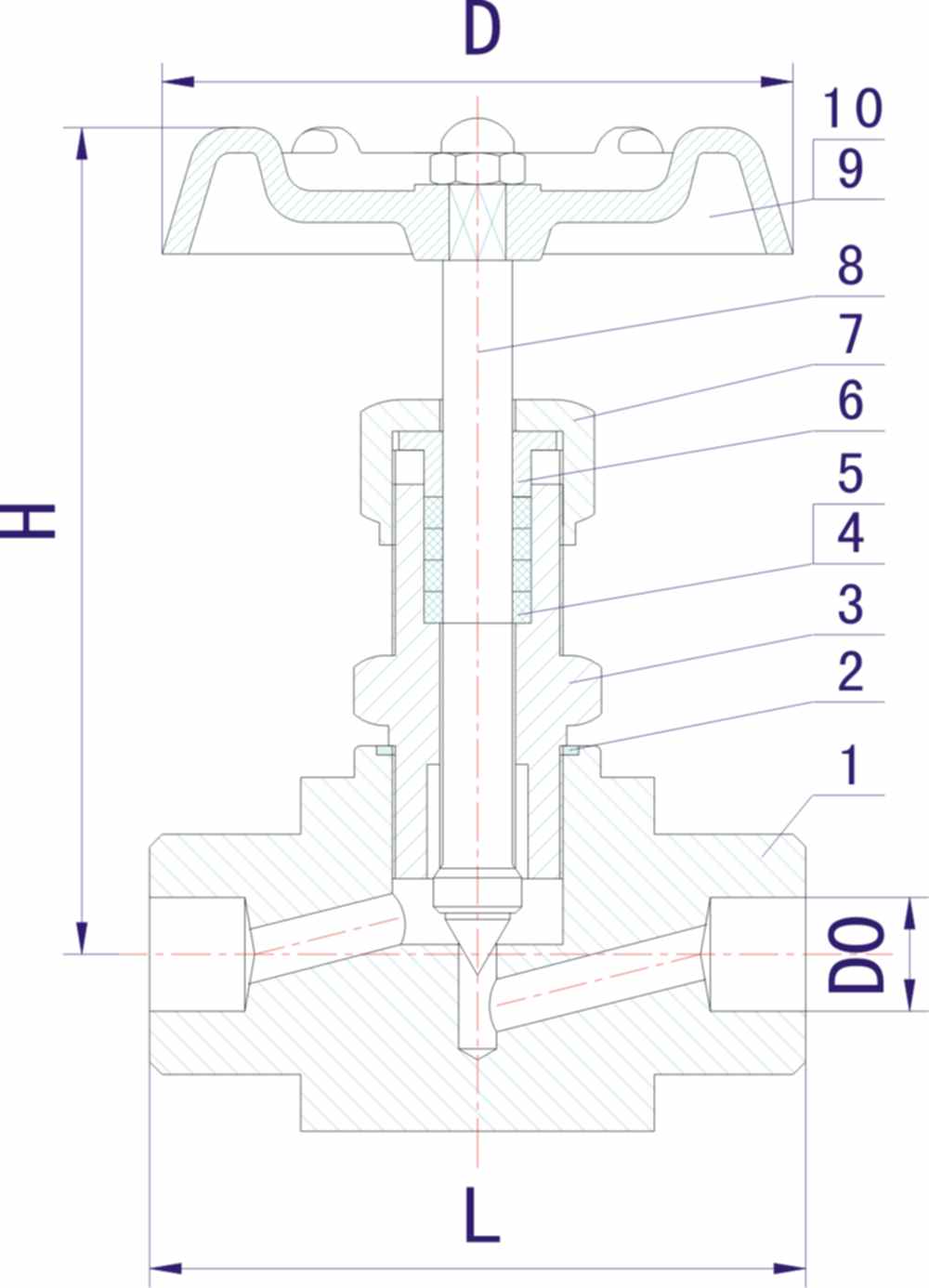

    承插焊截止阀零件材料/Materials of main parts
    序号
    NO.
    零件名称
    Part name
    材质
    Material
    1
    		 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
    2
    		 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE
    3
    		 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
    4
    		 填料垫 Packing Seat
    PTFE 柔性石墨(Expanded Graphite)
    金属盘根(Matel and Graphite)
    5
    		 填料 Packing PTFE 柔性石墨(Expanded Graphite)
    6
    		 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
    7
    		 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
    8
    		 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
    9
    		 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L
    10
    带帽螺母 Hooded Nut
    		 20# A105 SS304 SS304L SS316 SS316L

    ITEM NO.
    公称通径 DN
    Nominal bore
    D0
    D
    L
    H
    FJ61W-1
    DN6
    ø14
    ø70
    60
    74
    FJ61W-2
    DN10
    ø18
    ø80
    60
    85
    FJ61W-3
    DN15
    ø22
    ø80
    65
    102

    其他承插焊截止阀详细资料请与我们联系.
