液位计螺纹针形截止阀
产品名称：液位计螺纹针形截止阀
产品型号：液位计螺纹针形截止阀
咨询电话：021-51602737
传真：021-51602737
液位计螺纹针形截止阀
 液位计螺纹针形截止阀
液位计针形截止阀
 液位计针形截止阀
    产品介绍
    型号： JX29W/H
    产品名称： 液位计针形截止阀
    特性:
    1. 制造标准: GB/T12224-2005 JB/T7747-1995
    2. 连接形式:  卡套,外螺纹连接(NPT,G,Rc,Rp…)
    3. 结构特征: 锥面密封
    4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
    5. 公称压力:≤10000Psi
    6. 适用工作温度:-29℃～+250℃
    7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
    8. 公称通径:DN6,DN10,DN15,DN20,DN25…

    JX29W/H

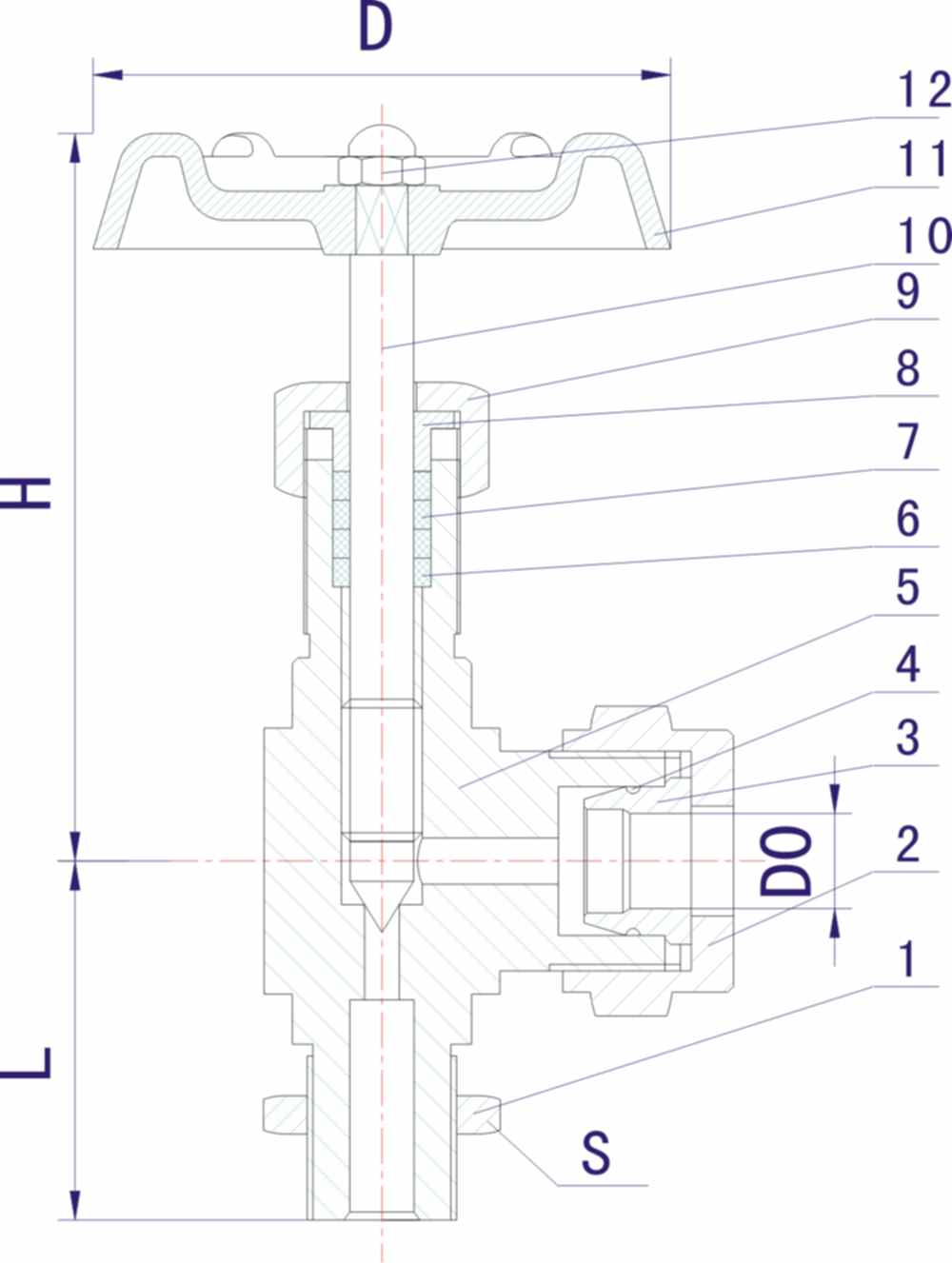

    主要零件材料/Materials of main parts
    序号
    NO.
    零件名称
    Part name
    材质
    Material
    1
    		 螺母 Nut 20# A105 SS304 SS304L SS316 SS316L
    2
    		 管接头 Connector 20# A105 SS304 SS304L SS316 SS316L
    3
    		 卡套 Ferrule 20# A105 SS304 SS304L SS316 SS316L
    4
    		 密封圈 o-ring 橡胶Rubber
    5
    		 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
    6
    		 填料垫 Packing Seat
    PTFE 柔性石墨(Expanded Graphite)
    金属盘根(Matel and Graphite)
    7
    		 填料 Packing PTFE 柔性石墨(Expanded Graphite)
    8
    		 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
    9
    		 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
    10
    		 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
    11
    		 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L
    12
    		 带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L

    ITEM NO.
    D0
    D2
    D3
    H
    H1
    JX29W/H-1
    ø19
    ø96
    ø60
    97.5
    47
    JX29W/H-2
    ø19
    ø104
    ø60
    97.5
    49
    JX29W/H-3
    ø19
    ø112
    ø60
    97.5
    47

    其它细节方面请与我们联系.
