法兰针型阀
产品名称：法兰针型阀
产品型号：法兰针型阀
咨询电话：021-51602737
传真：021-51602737
法兰针型阀
 法兰针型阀
    产品介绍
    型号： J43W/H
    产品名称： 法兰针型阀
    特性:
    1. 制造标准: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
    2. 连接形式:  法兰连接
    3. 结构特征: 锥面密封
    4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
    5. 公称压力:≤10000Psi
    6. 适用工作温度:-29℃～+538℃
    7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
    8. 公称通径:DN6,DN10,DN15,DN20,DN25…

    flzxf

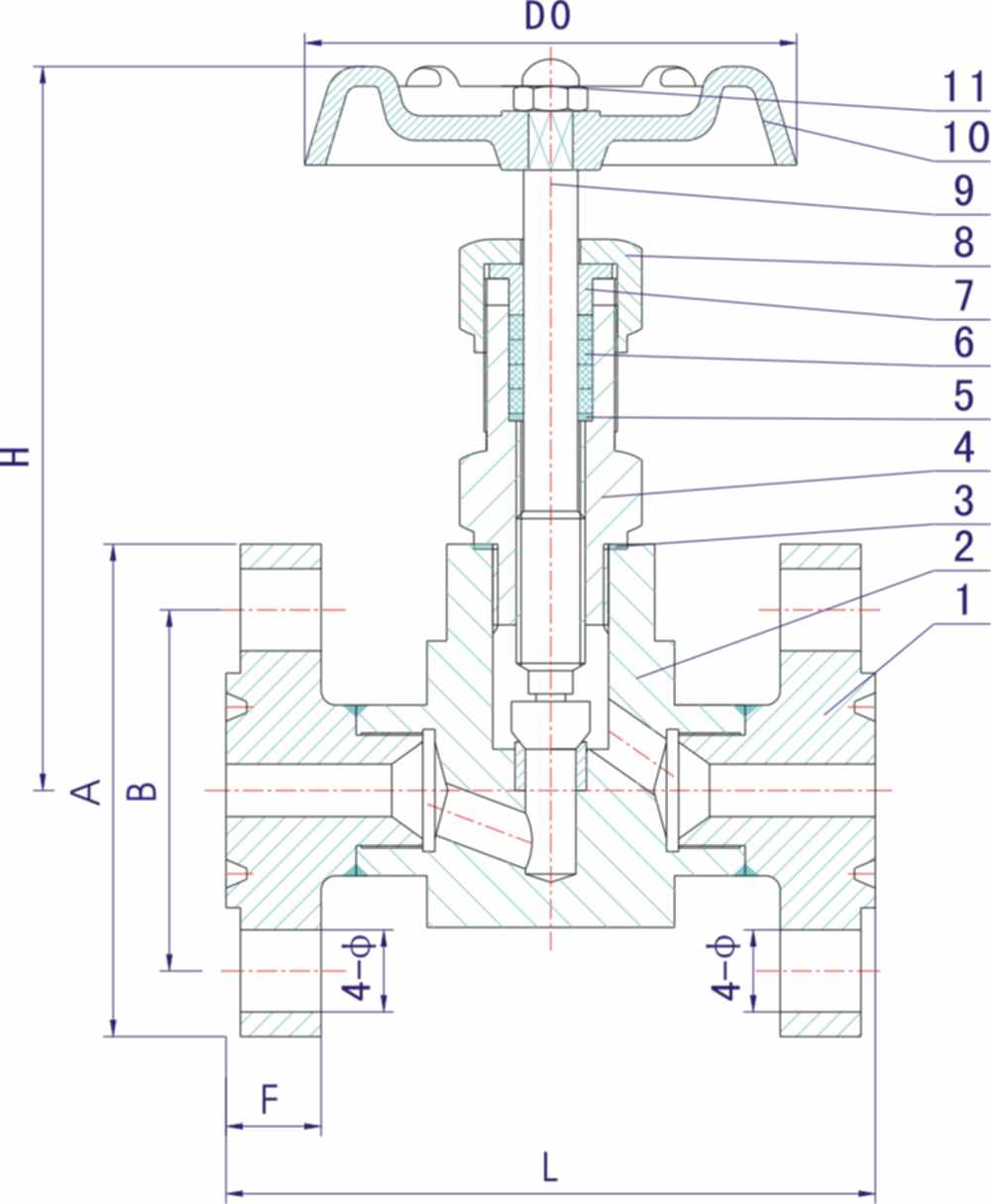

    法兰针型阀零件材料/Materials of main parts
    序号
    NO.
    零件名称
    Part name
    材质
    Material
    1
    		 法兰 Flang 20# A105 SS304 SS304L SS316 SS316L
    2
    		 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
    3
    		 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE
    4
    		 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
    5
    		 填料垫 Packing Seat
    PTFE 柔性石墨(Expanded Graphite)
    金属盘根(Matel and Graphite)
    6
    		 填料 Packing PTFE 柔性石墨(Expanded Graphite)
    7
    		 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
    8
    		 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
    9
    		 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
    10
    		 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L
    11
    		 带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L

    ITEM NO.
    公称通径 DN
    Nominal bore
    A
    B
    C
    F
    N-ø
    L
    H
    D0
    J43W/H-1
    DN10
    90
    60
    41
    14
    4-ø14
    130
    90
    60
    J43W/H-2
    DN15
    95
    65
    46
    14
    4-ø14
    132
    90
    60
    J43W/H-3
    DN20
    105
    75
    56
    16
    4-ø14
    150
    105
    80
    J43W/H-4
    DN25
    115
    85
    65
    16
    4-ø14
    150
    120
    100

    其他法兰针型阀细节方面请与我们联系.
