取压截止阀
产品名称：取压截止阀
产品型号：取压截止阀
咨询电话：021-51602737
传真：021-51602737
电动减压阀
 电动减压阀
取压截止阀
 取压截止阀
    产品介绍
    型号： JJ.BY1
    产品名称： 取压针型阀
    特性:
    1. 标准制造: GB/T12224-2005 JB/T7747-1995
    2. 连接形式: 法兰连接,卡套连接
    3. 结构特征: 锥面密封
    4. 阀门检验与试验: GB/T13927-1992
    5. 公称压力:≤10000Psi
    6. 适用工作温度:-29℃～+538℃
    7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
    8. 公称通径: DN6,DN10,DN15,DN20,DN25…

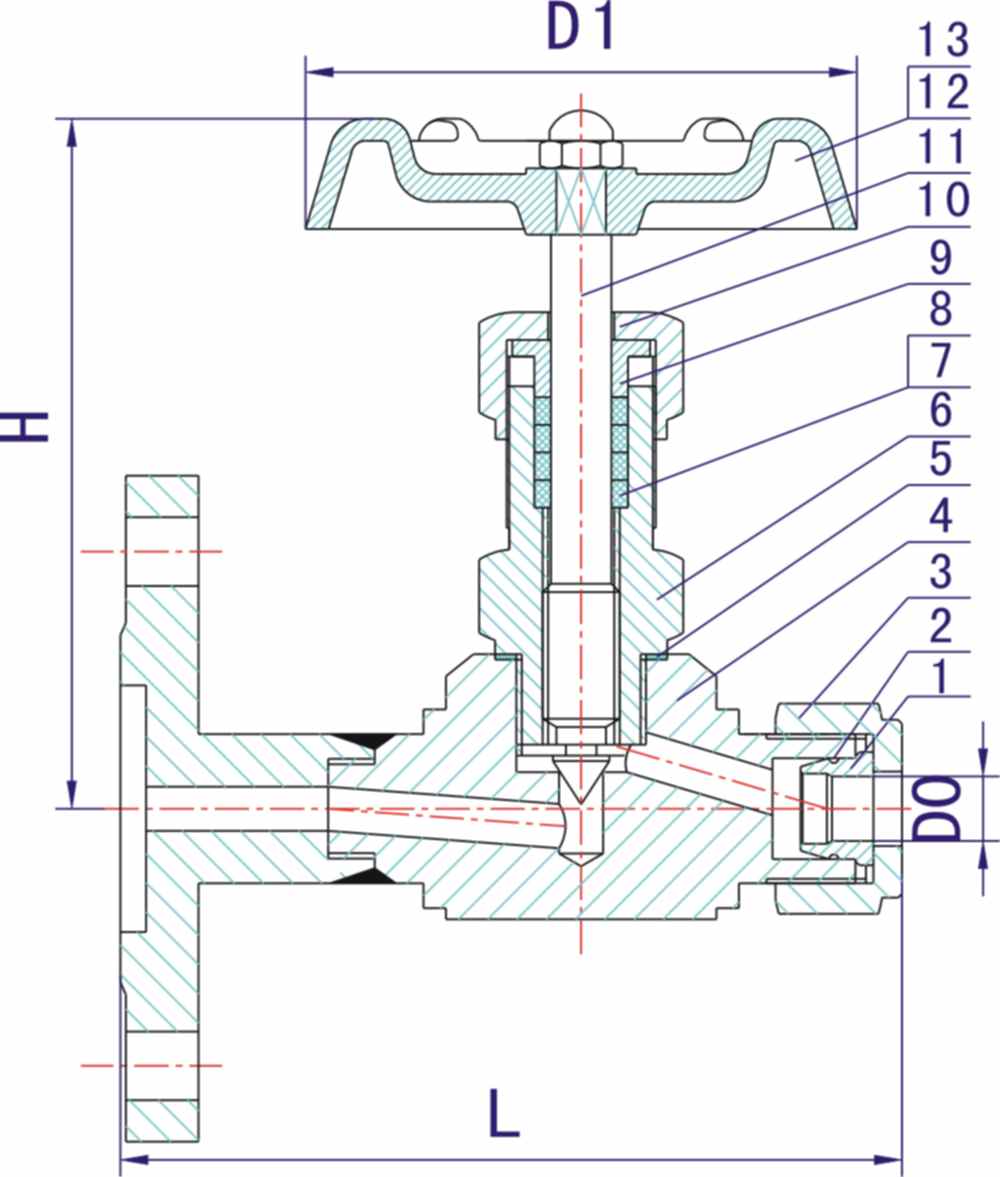

    qyjzf

    取压针型阀主要零件材料/Materials of main parts
    序号
    NO.
    零件名称
    Part name
    材质
    Material
    1
    		 卡套 Ferrule 20# A105 SS304 SS304L SS316 SS316L
    2
    		 O形密封圈 O-Ring 橡胶Rubber
    3
    		 管接头 Connector 20# A105 SS304 SS304L SS316 SS316L
    4
    		 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
    5
    		 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE
    6
    		 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
    7
    		 填料垫 Packing Seat
    PTFE 柔性石墨(Expanded Graphite)
    金属盘根(Matel and Graphite)
    8
    		 填料 Packing PTFE 柔性石墨(Expanded Graphite)
    9
    		 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
    10
    		 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
    11
    		 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
    12
    		 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L
    13
    		 带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L

    ITEM NO.
    公称通径 DN
    Nominal bore
    D0
    D1
    L
    H
    JJ.BY1-1
    DN6
    ø12
    60
    105
    87
    JJ.BY1-2
    DN6
    ø14
    70
    110
    90

    其它取压截止阀细节方面请与我们联系。
