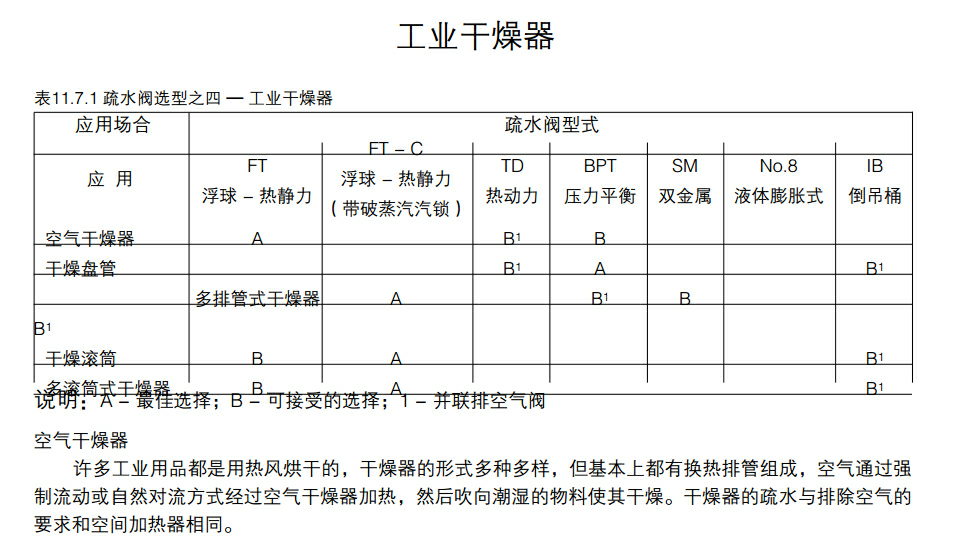

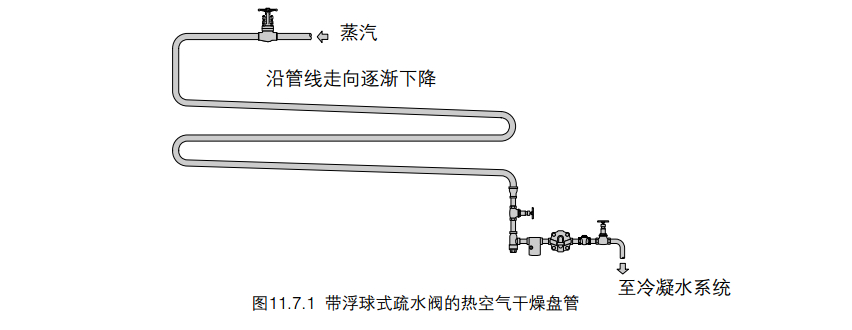

干燥盘管 这些盘管可以是连续的或成网格状,也可以水平或垂直布置。连续盘管一般较短,并沿蒸汽流动方向逐渐下降,这样有利于冷凝水顺利到达疏水点,可使用浮球一热静力式疏水阀或压力平衡式疏水阀进行疏水,如果疏水阀后冷凝水有提升,仅依靠盘管内的压力进行疏水,就有可能发生水锤现象。对于网格式加热器,如果各单元没有向疏水点下降倾斜,或疏水阀后有提升,也可能发生水锤现象。与连续式盘管相同,网格式盘管也推荐使用浮球或压力平衡式疏水阀。如使用热动力或倒吊桶式疏水阀,建议并联安装排空气阀以缩短起机时间。集水管要能独立疏水,除非交叉管在底部,为了使冷凝水能顺利流进冷凝水收集管,通常在盘管出口作偏心缩颈(见图11.7.2). 多层排管式干燥器 多层排管式干燥器过去常用于纺织工业及木材工业的老式拉幅定型机,但现在已被空气干燥器取代。过去普遍采用一种很长的连续式盘管,由于无法安排合适的落差,加上管道自重下垂,经常发生积水和水锤现象。后来这种机器被分成多层段并改进了布置,从而减少了水锤现象。这干燥器可采用浮球一热静力式疏水阀或带不锈钢元件的压力平衡式疏水阀。疏水阀安装在干燥机外部,但尽可能靠近盘管末端。 当加热面由位于两个垂直的蒸汽分配管和冷凝水收集管之间的水平管道组成时,必须在垂直的冷凝水回收管顶部安装排气阀以缩短起机时间,进口蒸汽分配管的底部也要安装疏水阀(见图11.7.3). 干燥滚筒 此类设备在尺寸、转速以及冷凝水的处理方式上多种多样,通过内置的水铲和固定或旋转的虹吸管排除 冷凝水,后一种形式经常用于高速旋转的滚筒上,有时要采用一种特别吹通系统(见图11.7.4和11.7.5)0 带水铲和固定虹吸管的慢速滚筒应分别处理疏水及排气,并且都要使用专门的空气排出装置。这包括带破汽锁装置的浮球一热静力式疏水阀、过滤器、观视镜、集气筒和排空气阀等,它们以多种形式装配在一起,以适应不同的出口布置方式。这套装置可以分别控制每一个滚筒的温度,观视镜用于设置破汽锁阀的开度。 快速旋转的滚筒需要大量吹通蒸汽。冷凝水通过虹吸管排出滚筒,带内置破汽锁装置的浮球式蒸汽疏水阀不能处理大量蒸汽时,可加装旁通针形阀以提高效果。
多滚筒浆纱机 如图11.7.6所示,为典型的多滚筒纺织浆纱机的疏水和排气方式,多滚筒的蒸汽分配管通过浮球式疏水阀或热动力式疏水阀疏水。干燥滚筒由带破汽锁装置的浮球式疏水阀疏水,这种紧凑的布置方式特别适用于小型的,进出口合在一起的喷嘴上。 对于纱浆槽,通常使用直接蒸汽喷射加热或盘管加热,使用温度控制阀控制槽内温度,盘管要用浮球一热静力式疏水阀疏水。
多滚筒干燥机 现代化直立式多滚筒干燥机应尽可能单独疏水且要使用内置破蒸汽汽锁和排空装置的浮球式疏水阀疏水。如果蒸汽分配管是垂直布置的,则应在其底部安装浮球一热静力式进口疏水阀。
