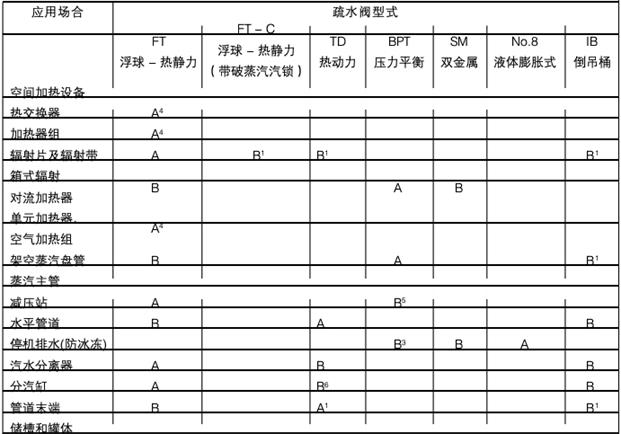

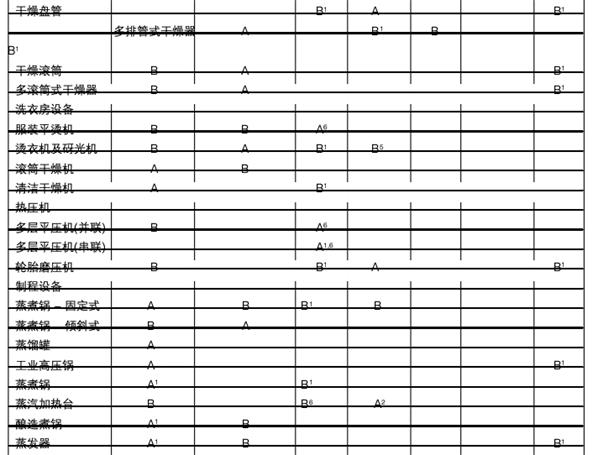

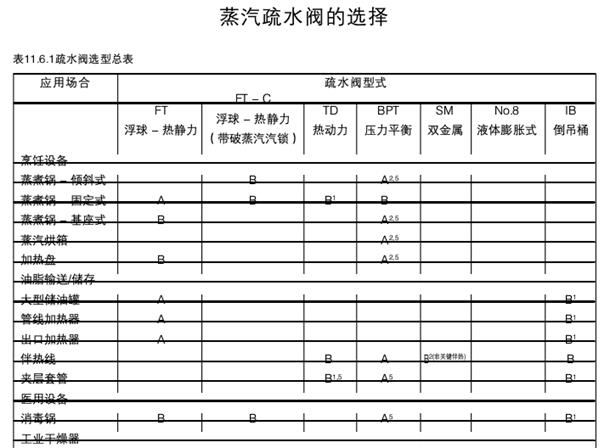

说明:
    A一最佳选择。
    B一可接受的选择。
    1一并联排空气阀。
    2一需要冷却段长度至少Imo
    3一使用特殊伴热的疏水阀，可提供固定温度排放。
    4一如果为温控设备，可能需要泵阀组合。
    5一接近饱和温度排放的液囊。
    6一带防气阻碟片。

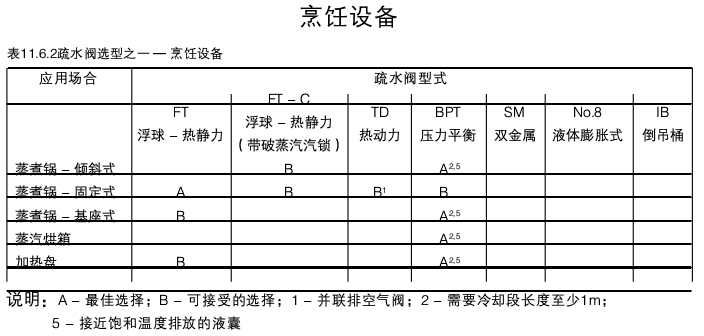

食堂煮锅
    虽然和制程夹套锅在结构上相似，但是食堂的煮锅通常并不需要快速加热，所以其蒸汽压力一般比较低，冷凝水负荷也很低，同时对空气和冷凝水的排除要求也不是很高，但排空气阀仍是很有用的，可以减少加热时间。
倾斜式煮锅
    如图11.6.1所示，一个压力平衡型热静力式疏水阀用来排除缓慢加热的倾斜式煮锅内的冷凝水，压力平衡型排气阀(如图安装)将会加快沸腾时间，例如:140L的汤20min}日可煮沸，如果需要快速烹饪必须安装排空气阀。除压力平衡式疏水阀外，另一个好的选择是带破蒸汽汽锁装置的浮球式疏水阀。

蒸汽烤箱和加热盘
    如图11.6.3所示，这是一个排除蒸汽烤箱冷凝水和空气的理想布置图，有三个主要特点:
  口蒸汽进入烤箱之前必须疏水，可采用压力平衡式疏水阀。
  口每个箱室的出口必须装相似的疏水阀，但不要装过滤器(以便在油脂冷却之前，排出含油脂的冷凝水)。
  口疏水阀排除箱室中的冷凝水，排空气阀安装了接近饱和温度排放的元件，烹饪结束后要用蒸汽吹扫烤箱。

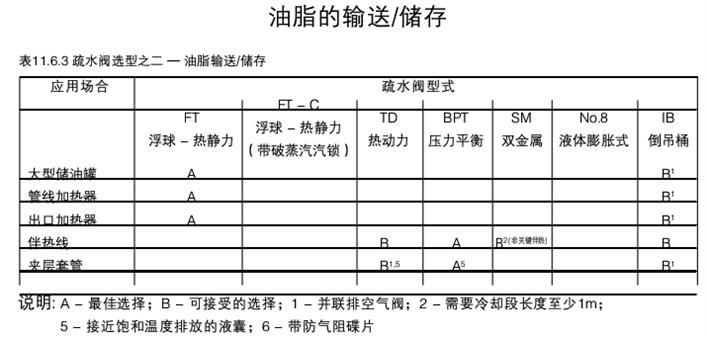

大型储油罐
    储存在罐体内的油类和其它流体，通过盘管或其它形式的加热器单独加热或和出口加热器一起使用，以达到一定的温度便于泵送，管线加热器提高了燃料油的温度也便于燃烧或制程应用。
    有几种方法加热中小型储罐，例如:分布在储罐底部的盘管(见图1 1.6.5 )，或使用插入式加热器(见图1 1.6.6 )，该情况下，两端密封的粗管固定在储罐的一侧，一根蒸汽管插入到里面，进汽口在密封粗管的远端，冷凝水从近端排出。但在大型储罐上应用最为广泛的一个方法是，安装特殊的加热器，从罐体中间的环形蒸汽主管引出蒸汽，如图1 1.6.7和11.6.8所示。盘管的结构形式很多，重要的是每个管组或加
热器要分别疏水。
    因为冷凝水要沿盘管排出，长的盘管很容易产生水锤现象，所以盘管被设计成沿蒸汽流动方向逐渐下降，安装浮球一热静力式疏水阀，可抵抗较为严重的水锤现象，但当水锤现象相当严重时，需要使用倒吊桶式疏水阀或压力平衡式疏水阀。在浮球式疏水阀外面加装保温可防止冰冻损坏，而倒吊桶式疏水阀需要并联安装一个排空气阀便于在启动阶段排除盘管中的空气。

油类预热器
    这是一些单级或多级换热器，和流出式加热器类似，每级单独疏水，通常装在室内，不会冰冻，所以浮球一热静力式疏水阀是最佳选择。

流出式加热器
    流出式加热器就是安装在储罐里的管壳式换热器，油类从储罐内泵出时就地加热，通常都有自动温度控制装置，如图11.6.9所示，在油的出口处安装有斯派莎克的自作用温控控制系统，控制蒸汽的供给。
    第一选择是浮球一热静力式疏水阀，暴露在外部环境时，应加装保温。一般冷凝水容易受油脂污染，冷凝水被直接排掉。如果要回收冷凝水至回收母管，建议不要靠其自身压力提升，否则会很可能在低负荷时产生积水和水锤现象，出现这种工况可以安装进口疏水阀泵。

伴热管线
    伴热管线应该沿蒸汽流动的方向逐渐下降，10mm以下的伴热管其长度不超过25 m，口径再大的伴热管线也不要超过50m，每段伴热管都要安装压力平衡式疏水阀或热动力式疏水阀。在产品管线的底部运行一根伴热线效果更好，伴热管经过法兰时，应做成水平绕圈形状绕过法兰(便于维护)并逐渐下降连接至疏水阀。由管道压力平衡式图11.6.10蒸汽伴热管线县冷凝水回收或直排
    一般认为油管伴热要求不是很高，而且冷凝水通常不回收直接排放掉，可使用双金属式疏水阀或压力平衡式疏水阀(定温排放)，这样可充分利用热量，避免产生难看的闪蒸蒸汽。但是如果是关键伴热，就要使用热动力式疏水阀或接近饱和温度排放的压力平衡式疏水阀。
    向多条伴热管线供应蒸汽并回收冷凝水的简便方法是使用蒸汽分配管和冷凝水收集管。如图11.6.11所示，和万向连接疏水阀、带截止阀的管道连接器装在一起，可快速更换疏水阀，无需停机。

夹层套管
    当产品的温度很关键时(如温度控制不好可能会凝固、燃烧或蒸发)，整根产品管道套在蒸汽套管里面，这种应用经常见于硫磺设备上。
夹层套管一般不超过6m，每一段都要安装压力平衡式或热动力式疏水阀.

    然而，在实际应用中，通常可以把最多四段夹套管连接在一起，夹套管的上部和下部都要连通，以便蒸汽和冷凝水独立自由流动。由于很多夹套管都暴露在外，使用热动力式疏水阀或压力平衡式疏水阀，阀体不会受冰冻损坏。

消毒锅和杀菌罐
    从高真空度的杀菌罐内排除冷凝水和空气非常重要，制造商通常会连同疏水装置一起提供。
    如图11.6.14所示，向一个高压消毒锅外层夹套供应蒸汽，内部腔室供应过滤过的蒸汽。通向内部腔室的蒸汽必须干燥，所在蒸汽管道上安装了汽水分离器，配以浮球式疏水阀疏水。内部腔室采用接近和温度排水的压力平衡式疏水阀进行疏水。如果消毒锅较大可采用浮球式疏水阀疏水。在疏水阀前装过滤器很重要，可过滤掉一些纤维和碎玻璃渣。如果进入夹套的的蒸汽进口在底部或一端，必须在上部或另一端加装排气阀以便更好的加热。夹套可以采用压力平衡式疏水阀疏水。
    在新系统中，越来越多的人需要使用符合欧洲和国际标准的全不锈钢管道及配件，很多情况要用到316L材质的疏水阀。
