排气阀装置的应用
排空气装置概述
    自动排空气阀靠热静力原理工作，安装在蒸汽和空气能到达的地方。如果排气阀直接装在加热器上，且在接近蒸汽饱和温度下工作，换热器传递的热量可能会使排气阀关闭，或者至少排气速度减慢。因此排空气阀和其相连的管道不要保温，以确保排空气阀正常工作。
    在此情况下，最好在排空气阀前加装300mm的短管，这样既可以积聚空气又可以使得排气阀的温度低于加热器蒸汽空间的温度，在“旋转滚筒”中提到的瓶形装置也可以这样作为空气收集装置。
    当排空气阀排气时，不可避免地会排出一些蒸汽和空气的混合气体，这经常被认为是纯蒸汽，并判断排空气阀在泄漏蒸汽。如果工作正常，排放程度逐渐减少直至停止，这说明排气阀工作正常。如果排气阀长时间排放且没有关闭迹象，则说明发生了故障，应该检查修理了。
疏水阀的旁通
    为疏水阀安装手动旁通似乎很正常，通常在起机时是打开。由于起机时的冷凝水负荷很少能远远超过运行负荷的两倍，疏水阀基于安全系数的选型完全能处理此时的排量，因此旁通的真正作用似乎就是排除空气，使得冷凝水能较快到达疏水阀。旁通经常并联在排除空气较慢的倒吊桶式疏水阀上，但可以并联安装排空气阀替代手动旁通，这样自动而高效。而手动旁通很容易忘记关闭，因此会泄漏大量蒸汽。
破真空器
    当系统停机时蒸汽管道和设备中会出现真空，使用破真空器将会很有效。安装破真空器后将会使冷凝水在重力作用下排向疏水点，能完全排除蒸汽系统中的冷凝水，避免在系统下次启动发产生水锤现象。
饱和蒸汽主管
    实际上蒸汽主管就是一个横截面较小而长度较长的蒸汽空间，当蒸汽从主管一端进入后，像活塞一样推动管道中的空气前进，如图11.10.13所示，排气阀要安装在管道的末端，这样将会排出大部分空气，排气阀应装在管道的顶部，或至少装在可能出现的冷凝水面之上。
过热蒸汽主管
    过热蒸汽主管一般在起机阶段需要排除空气，需要安装耐高温的排空气阀，所以双金属式排气阀是最佳选择。
夹套锅
    选择这种应用时排空气阀安装位置比较困难，锅中的物料加热时，溶解在其中的空气就会冒出，气泡出现在锅的内壁上，而有一部分冷区内壁会缺少气泡，说明与之相邻的夹层有空气积聚，如果疏水阀选型错误，且没有排气阀，气泡将最后出现在夹层锅的底部，靠近冷凝水出口处，以及顶部蒸汽进口的另一侧。带排空气阀的浮球式疏水阀是最佳选择，安装在锅的底部，使得冷凝水和空气在重力作用下排向地面或储水罐和泵。排空气阀最好装在高处，蒸汽进口的另一侧，有经验的制造商都会在此处安装排空气装置的(见图11.9.1)0
    倾斜式煮锅需要安装带破蒸汽汽锁装置的浮球式疏水阀，因为冷凝水要通过一个虹吸管经过旋转轴排出。如果疏水阀中没有内置排空气阀，就要和疏水阀并联一个独立的排空气阀，才会提高工作性能，同样疏水阀也需要布置在出口下端(见图11.9.2)0
滚筒
    在很多制程行业，一个特殊应用就是干燥滚筒。在水平滚筒旋转轴的一侧通入蒸汽，物料和滚筒的外表面接触进行加热干燥，冷凝水通过虹吸管经过滚筒旋转轴蒸汽的同一进口侧或滚筒的另一侧排出。由于滚筒比较大，所以在启动阶段要排除的空气量也很大，在正常工作情况下，空气会积聚并引起滚筒外表面出现冷区，导致制程中的物料出现质量问题，所以自动排空气阀很重要，如果要达到理想效果理应安装排空气阀。

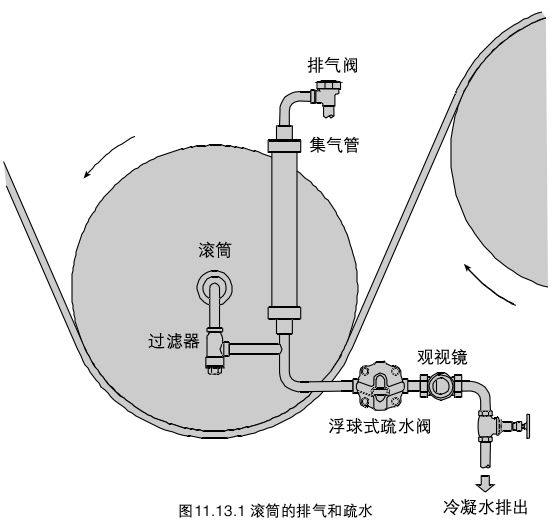

    用于该应用的最佳疏水阀是带破汽锁装置的浮球一热静力式疏水阀，但还是需要安装单独的排空气阀排出大量的空气(见图11.13.1)，这将大大提高的热效果。

群组排气
    蒸汽设备的设计者有时为了节约费用，将两个或更多的蒸汽空间远端直接在一起安装一个排空气阀，而不是每个蒸汽空间各自安装。不幸的是这种布置并不成功，多盘管空气加热器，每组盘管都有控制阀控制进汽，当一组盘管的蒸汽到达后，排空气阀就会关闭，而其它组盘管的空气就不能排出了，之后排空气阀内的蒸汽冷凝，新蒸汽又进入，当进入的蒸汽所含的空气很少时，排空气阀就会迅速关闭，其它盘管内的空气和蒸的混合气体就不会到达排空气阀位置，群组排空气是不成功的，应当避免，同样也要避免群组疏水。
大排量排空气阀

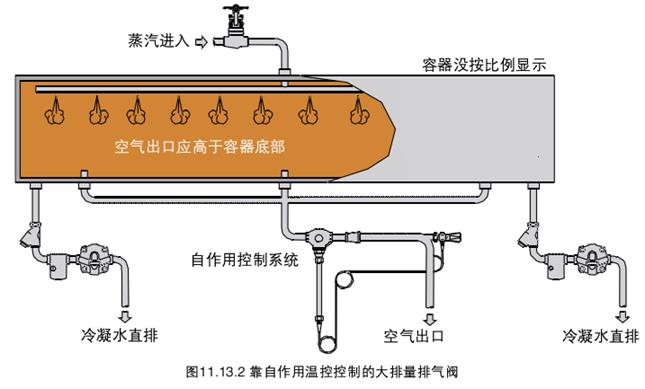

    排空气阀的排量由其口径大小、阀座前后的压差、排放气体的特性决定。在有些场合需要排出的空气量很大，例如食品行业用的大型灭菌器、蒸馏罐，大型高压锅和橡胶硫化机等，需要排出的空气量很大，需要并联安装大量的排空气阀。另一个可选择的方案是使用自作用温控阀，安装见图11.13.20

    控制阀必须能应用于蒸汽系统，阀的开度由控制系统控制，温度感应器在阀的下游，温度设定点在100℃或稍低，由于安装温度感应器的管道的压力是大气压，所以不含空气的蒸汽经过疏水阀到达此处的温度应是1000C，达到此温度控制阀关闭，感应到较低的温度说明有空气存在，控制阀将会稍稍开启。
    温度感应器安装在控制阀的下游管道，其压力为大气压，绝不能安装在上游。控制系统只有在温度感应器感应到100℃后才会关闭，温度下降后打开。一般这种布置的排气阀的口径为DN50，能够排出大量的空气。
通过热静力式疏水阀排除空气
    任何热静力疏水阀，像压力平衡式疏水阀(或称液囊式)或者双金属式疏水阀都可以用做排空气阀，很明点，工作部件要能对温度快速反应，内置大尺寸双金属片的疏水阀并不合适。但是，如果说热静力式疏水阀主要是用来排除冷凝水的，它如何能有效排除空气呢?
    在起机阶段蒸汽进入时疏水阀是打开的，将排出被蒸汽推动的空气。但在正常运行阶段，疏水阀并不能很有效的排除空气，作为疏水阀，当冷凝水温度接近饱和温度时是关闭的，即在疏水阀的进口会形成一个水封，空气和其他不凝结性气体会被冷凝水封在蒸汽空间内一段时间。当这部分冷凝水温度降低后，疏水阀打开，排除冷凝水和空气、蒸汽的混合气体。
    使用疏水阀从蒸汽空间内排除空气最有效的方法是使用带内置排空气阀的浮球式疏水阀，在运行阶段，冷凝水到达疏水阀后，不凝结性气体仍然可以通过内置的排空气阀排出。
    必须澄清，用于排除空气/蒸汽混合物的自动装置，不管称作疏水阀还是排空气阀，它最好安装在疏水阀内的水位之上。在其它情况下，安装另外的排空气阀(要安装在任何工况下空气和蒸汽都能到达的地方)带来的效果和其额外增加的费用相比仍然很有利。
