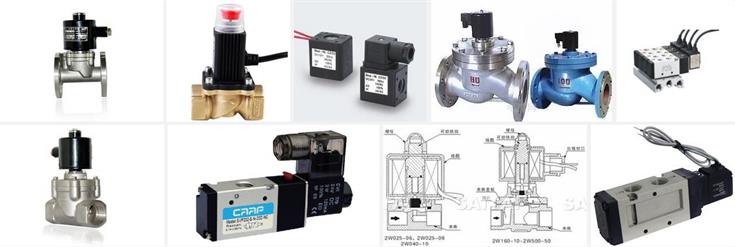

电磁阀是用来控制流体方向的自动化基础元件，属于执行器；电磁阀通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。此产品由上海（彪维）电磁阀生产有限公司提供，它们是一家集生产贸易服务与一体的专业化公司。圣邦液压是专业从事液压产品和工业阀门的制造产家。公司提供的产品满足了不同行业的需要，经过多年的发展，公司利用先进的液压技术为客户解决了产品的难题，赢得了良好的声誉。

也可以说是用电磁控制的工业设备，用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀是用电磁的效应进行控制，主要的控制方式由继电器控制。这样，电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

下面以气动系统为比如说明电磁阀在工业控制中的使用。所谓气动系统，便是以气体为介质的控制系统。气动系统中，这种动力的介质一般便是空气。在真实运用的时分，一般把大气中的空气的体积加以紧缩，从而提高它的压力。紧缩空气首要通过作用于活塞或叶片来作功。

气路系统： 油路系统： 冷冻系统：

A 　进气过滤器 J 　油箱 P 　冷冻紧缩机

B 　空气进气阀 K 　恒温旁通阀 Q 　冷凝器

C 　紧缩机主机 L 　油冷却器 R 　热交换器

D 　单向阀 M 　油过滤器 S 　旁通系统

E 　空气／油分离器 N 　回油阀 T 　空气出口过滤器

F 　最小压力阀 O 　断油阀

G 　后冷却器

H 　带自动疏水器的水分离器

电磁阀的工作原理：

电磁阀里有密闭的腔，在的不相同方位开有通孔，每个孔都通向不相同的油管，腔中心是阀，双面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不相同的排油的孔，而进油孔是常开的，液压油就会进入不相同的排油管，然后通过油的压力来推动油刚的活塞，活塞又股动活塞杆，活塞竿股动机械设备动。这样通过控制电磁铁的电流就控制了机械 运动 。

电磁阀的布局原理

一：直动式电磁阀

有常闭型和常开型二种。常闭型断电时呈关闭状况，当线圈通电时发生电磁力，使动铁芯打败弹簧力同静铁芯吸合直接打开阀，介质呈通路；当线圈断电时电磁力不见，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。布局简略，动作可靠，在零压差和微真空下正常工作。常开型正巧相反。如小于φ6 流量通径的电磁阀。（图一是典型布局图）

二、分步直动式电磁阀

该阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接打开主阀口。当线圈通电时，发生电磁力使动铁芯　　和静铁芯吸合，导阀口打开而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此刻主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上 运动 ，打开主阀介质流通。当线圈断电时电磁力不见，此刻动铁芯在自重和弹簧力的作用下关闭导阀孔，此刻介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此刻在弹簧复位和压力的作用下关闭主阀，介质断流。布局合理，动作可靠，在零压差时工作也可靠。如：ZQDF ，ZS ，2W 等。（图二是典型布局图）

三、间接先导式电磁阀

该系列电磁阀由先导阀和主阀芯联系着构成通道组合而成；常闭型在未通电时，呈关闭状况。当线圈通电时，发生的磁力使动铁芯和静铁芯吸合，导阀口翻开，介质流向出口，此刻主阀芯上腔压力减少，低于进口侧的压力，构成压差打败弹簧阻力而随之向上运动，达到打开主阀口的意图，介质流通。当线圈断电时，磁力不见，动铁芯在弹簧力作用下复位关闭先导口，此刻介质从平衡孔流入，主阀芯上腔压力增大，并在弹簧力的作用下向下 运动，关闭主阀口。常开式原理正巧相反。如：SLA ，DF （φ15 以上口径），ZCZ 等。（图三是典型布局图）

气动系统中，电磁阀的作用便是在控制系统中按照控制的需要来调整紧缩空气的各种状况，气动系统还需要其他元件的配合，其中包括动力元件、实行元件、开关、显现设备及其它辅助设备。动力元件包括各种紧缩机，实行元件包括各种气缸。这些都是气动系统中不可短少的有些。而阀体是控制算法得以完结的重要设备。

电磁阀的选型

一：适用性

管路中的流体有必要和选用的电磁阀系列类型中标定的介质一致。

流体的温度有必要小于选用电磁阀的标定温度。

电磁阀容许液体粘度一般在20CST 以下，大于20CST 应注明。

工作压差，管路最高压差在小于0.04MPa 时应选用如ZS,2W,ZQDF,ZCM 系列等直动式和分步直动式；最低工作压差大于0.04MPa 时　　可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因而要留神是不是有反压差，如有设备止回阀。

流体清洁度不高时应在电磁阀前设备过滤器，一般电磁

阀对介质需要清洁度要好。

留神流量孔径和接管口径；电磁阀一般只要开关两位控制；条件容许请设备旁路管，便于维修；有水锤表象时要定制电磁阀的开闭时刻调节。

留神环境温度对电磁阀的影响

电源电流和消耗功率应根据输出容量选择，电源电压一般容许±10% 支配，有必要留神交流起动时VA 值较高。

二、可靠性

电磁阀分为常闭和常开二种；一般选用常闭型，通电翻开，断电关闭；但在打开时刻很长关闭时很短时要选用常开型了。

寿数试验，工厂一般归于型式试验项目，确切地说中国还没有电磁阀的专业标准，因而选用电磁阀厂家时慎重。

动作时刻很短频率较高时一般选择直动式，大口径选用快速系列。

三、安全性

一般电磁阀不防水，在条件不容许时请选用防水型，工厂能够定做。

电磁阀的最高标定公称压力一定要超越管路内的最高压力，否则运用寿数会缩短或发生其它意外状况。

有腐蚀性液体的应选用全不锈钢型，强腐蚀性流体宜选用塑料（SLF ）电磁阀。

爆炸性环境有必要选用相应的防爆产品。

四、经济性

有很多电磁阀能够通用，但在能满意以上三点的基础上应选用最经济的产品。

比如单向阀让紧缩空气从紧缩机进入气罐，当紧缩机关闭时，阻遏紧缩空气反方向流动；安全阀当储气罐内的压力超越容许极限，可将紧缩空气排出；方向控制阀通过对气缸两个接口交替地加压和排气，来控制 运动 的方向；速度调节阀能简洁完结实行元件的无级调速。

电磁阀不光能够使用在气动系统中，在油压的系统、水压的系统中也能够得到相同或许相似的使用，比如低功率不供油小型电磁换向阀，密封件不需供油，排出的气体不会污染环境，可用于食物、医药、电子等行业。

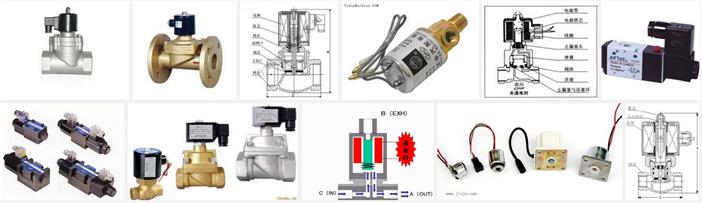

电磁换向阀

如今，电磁阀技术与控制技术、计算机技术、电子技术相结合，现已能够进行多种凌乱的控制。比如能够把电磁阀使用在智能控制领域，使用在无线控制 技术 等方面。电磁阀正是因为能够用电磁进行控制，所以它能与如今的各种电子系统极好地接口，这也是它得到广泛使用的一个首要原因。

电磁阀现已广泛地使用在出产的各个领域中，跟着电磁控制 技术 和制作技术的提高，电磁阀能够完结愈加精巧的控制，为完结不相同的气动系统、液压系统发扬它的作用。
