固定式蒸煮锅
    工业中广泛使用蒸煮锅加热各种物料，并要求尽可能快地加热，这不同于烹饪用的煮锅，使用的蒸汽压力一般比较高，安装在这类煮锅上面的疏水阀要能及时排除空气和冷凝水，并能在启动工况和运行工况下自如的排放冷凝水，因此，浮球式疏水阀是最佳选择。如果蒸汽进口相对的一侧安装排空气阀，煮锅启动时间就会缩短。

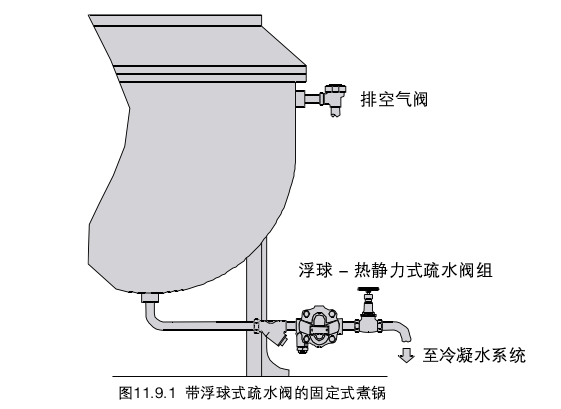

    如图11.9.1所示，浮球一热静力式疏水阀安装在靠近排放点的地方，在出口靠近地面的地方安装热动力疏水阀也是一个不错的选择，但需要并联一个排空气阀以达到最大效率。在一些小型煮锅上也可以安装压力平衡式疏水阀，但要在前面加装冷却段。

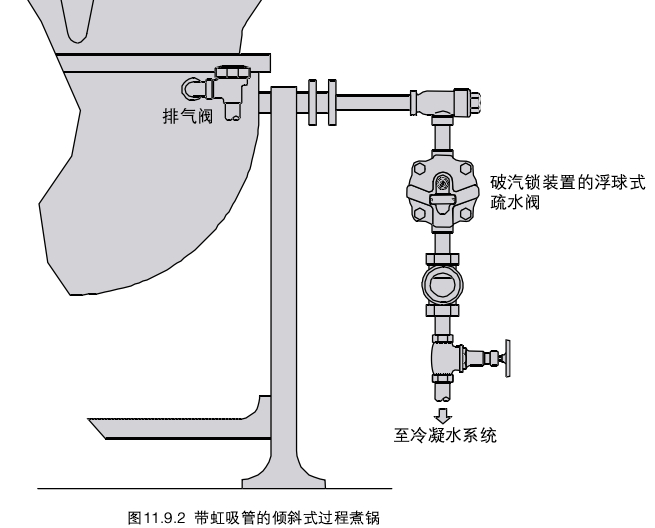

    如图11.9.2所示，当蒸汽疏水阀不能安装在煮锅的底部时，可加装内部虹吸管连接到带破汽锁装置的浮球疏水阀。
倾斜式制程煮锅
    倾斜式煮锅(图11.9.2)的特点是经常会产生蒸汽汽锁而关闭疏水阀，原因就是冷凝水必须通过一根上升管从底部排至耳轴处的出口，当上升管充满蒸汽后就会使疏水阀关闭，阻止了冷凝水的外排，所以疏水阀必须带破汽锁装置。
    如果蒸汽在顶部进入煮锅夹层，需加装排空气阀以便缩短启动时间。

蒸馏罐
    蒸馏罐通常为大型容器，产品在里面进行蒸煮处理，使用的蒸汽压力相对较低。例如，把密封的罐头食品放在蒸煮器里，通入蒸汽加热或煮熟罐头。门关好后，必须保证所有的空气和冷凝水排除并进入干饱和蒸汽。浮球一热静力式疏水阀(内置排空气阀)是理想的选择，尤其是它能在较低压力下排出大量冷凝水。

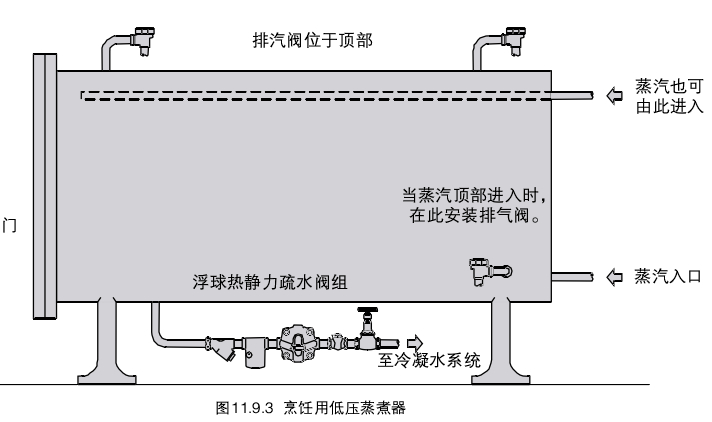

    在这样一个巨大蒸汽空间内，空气的排除可能会是一个问题，如果空气不能排走，制程温度就会下降导致产品报废，如果蒸汽进口在底部，应该在顶部安装压力平衡式排气阀，如果在顶部进汽应在底部加装排气阀(见图11.9.3)

工业高压锅
    如图1 1.9.4所示，另一个方法是采用自作用温控来排除大型高压锅内的大量空气，当系统带冷却循环时,疏水阀和排气阀必须并联。

蒸煮锅
    热量通过蒸汽夹套提供，在起机阶段夹套内充满大量空气。蒸汽进口位置可以在夹套的底部、中部或顶部，前两个位置需要在夹套的顶部装压力平衡式排气阀(见图11.9.5 )，但如果进口位置在顶部，需靠近底部安装排气阀。如图所示，需要采用浮球一热静力式疏水阀排水，也可以选择热动力式疏水阀，但通常需加装与之并联的排空气阀.

蒸汽加热台和热板
    使用这种设备的行业和工况变化很大，比较典型的应用是瓦楞纸生产过程的最后的烘干程序(图11.9.6).根据纸板厚度的变化，加热板的压力和蒸汽负荷也相应变化。可采用浮球一热静力疏水阀或压力平衡式疏水阀，也可以采用热动力式疏水阀疏水。

    通常，蒸汽不是从加热板的一端进入，冷凝水也不是从另一端排放，因为这样冷凝水(包括空气)也会逐一经过相连的所有部分最后才到达疏水阀，将会延长加热时间，使加热板的最后部分温度迟迟不能上升。比较好的方法是加热板的各部分单独进蒸汽，并单独疏水。如图11.9.6所示，压力平衡式疏水阀通常也适合这种应用。

酿造煮锅
    这是一种非常专业的蒸发器，因此处理方法也很特别，通常蒸汽从蒸发器的底部进入，由于蒸发器对换热量的要求很高，锅炉设备会导致尖峰负荷，产生汽水共腾现象。所以在蒸发器的进口端安装一汽水分离器，可提高进入蒸发器的蒸汽干度。
    在底部盘管的排水口处应安装浮球一热静力式疏水阀，加热器必须保证极高的换热性能，使其负荷稳定并在加热器内部产生持续的湍流，这就需要疏水阀具有连续排放、排量大(无论是较大的起机负荷，还是较小的运行负荷都能应付自如的特点)。浮球一热静力式疏水阀可以达到良好的疏水效果。
    排空气也非常重要，如果加热器的设计要求空气由冷凝水出口排放，则必须增加系统排空气的能力，进口疏水阀并联排气阀将会更有利于系统启动(见图11.9.7)0
    有时由于系统设计的原因，会导致空气在某些地方积聚，所以安装单独的排气阀装置是很有必要的。

蒸发器、加热器和再沸器
    蒸发器在设计和使用上是多种多样的，但基本上都采用热交换器来加热制程流体，如图11.9.8所示。蒸汽加热器通常为一组水平管，也可以使用垂直管，通常以排管式或管束式布置，蒸汽在管内流动，排管可安装在蒸发器壳体内，或直接使用一外部加热器或一再沸器，其应用原理都基本相似。系统起机时的冷凝水负荷要大于沸腾时的负荷，但换热器的换效热率在任何时候都非常重要。不管冷凝水负荷大小疏水阀都要能自如的排除冷凝水和空气。
    浮球式疏水阀是最佳选择，要安装在冷凝水排放点的附近，否则，就要安装带破汽锁装置的浮球式疏水阀，有必要的话还要再并联一个排气阀。
    当压力很高或有水锤现象发生时，可选择倒吊桶式疏水阀，但必须并联安装排气阀。对于某些换热器，额外安装排空气阀可提高系统出力，对于多级蒸发器，安装排气阀会使问题变的很复杂，因为蒸发器的某一级或几级应可能在真空下工作，所以必须做一些特殊布置，可使用自动疏水阀泵。冷凝水可能会有腐蚀性，排放时可听取专家建议。

硫化机
    从硫化室出来的冷凝水可能会带有酸性，对一些疏水阀产生腐蚀，浮球一热静力式疏水阀依然是最佳选择，或者是和排气阀并联在一起的倒吊桶式疏水阀。不管选择哪一种，必须是抗腐蚀的不锈钢结构。冷凝水由于被污染要直接排放掉，不能回收，斯派莎克疏水阀需定期清理。
    蒸汽在硫化室的底端进入，需要在相对的另一高端安装高性能的排气阀，这样排水和和排气就更容易。
